ATtiny 85 Led juego de escalera (4 / 6 paso)

Paso 4: Cargar el código en el attiny

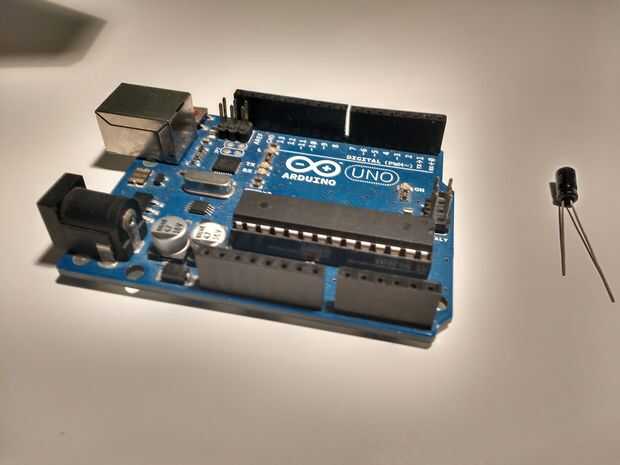

  1. Este paso requiere el uso de un arduino uno para actuar como programador para el chip del attiny. Usted también necesitará un condensador electrolítico de 10 uf
  2. Usted también necesitará tener instalado el arduino IDE (versión 1.6 o superior)
  • Al principio Abra el menú Preferencias en el software de arduino.
  • Encontrar "Adicional tableros Manager URL" y pegar la siguiente URL:

https://RAW.githubusercontent.com/damellis/ATtiny/IDE-1.6.x-Boards-Manager/package_damellis_attiny_index.JSON

  • Hit 'Aceptar' y abrir el "Administrador de tablas" en el menú "Herramientas".
  • Desde el administrador de tablas verás una entrada para "Attiny", instalarlo.
  • Conectar tu arduino.
  • Desde "archivo > ejemplos" seleccione "arduinoISP" y subirlo a la placa.
  • Desconectar la placa y empezar el cableado a la ic como se muestra en las fotos

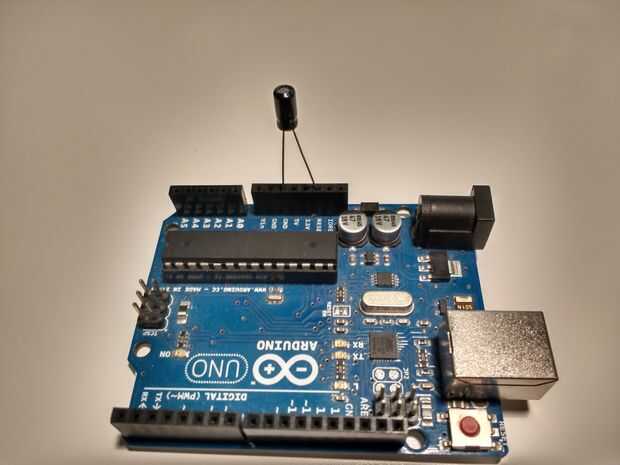

  • Primero conectar el condensador para el arduino con el pin positivo al pin de reset y el negativo a tierra

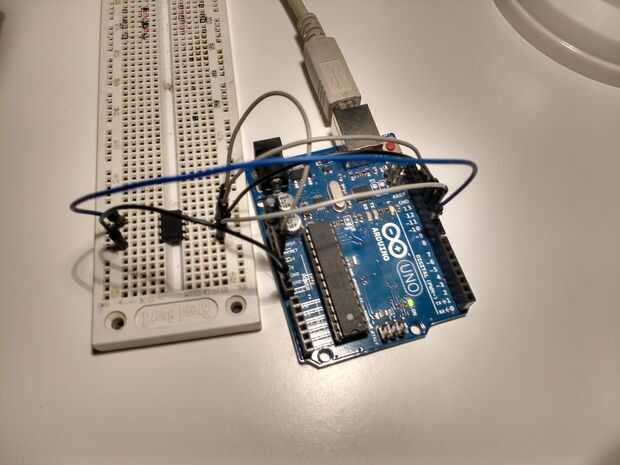

  • Luego conectar el arduino a la ic como se hace en las fotos
  • Pagar attintion estrecha para el cableado:
  • Arduino pin 10 va al pin attiny 1
  • Arduino pin 11 va al attint pin 5
  • Arduino pin 12 va al attiny pin 6
  • Pin 13 de Arduino va al attiny pin 7
  • Tierra de Arduino va al attiny pin 4
  • Arduino 3.3v va al attiny pin 8
  • Conecte la placa arduino al ordenador.
  • A continuación, abra "Herramientas > Junta" y seleccione "Attiny"
  • Abra "Herramientas > procesador" y seleccione "ATtiny85"
  • Abra "Herramientas > reloj" y seleccione "interno de 1mhz"
  • Seleccione el puerto que está conectado el arduino a través de "Herramientas > Puerto"
  • Ir a "Herramientas > Programador" y seleccione "Arduino como ISP"
  • Cargar el código

Para más información visite este enlace: http://highlowtech.org/?p=1695
