Atracción de Halloween (tienda de tecnología) (10 / 21 paso)

Paso 10: edificio el cabrestante

pasé mucho tiempo pensando en cómo hacerlo.  Terminé con 3.5" Horario 20 tubos de acero que encontré utilizado.  Hice cierta de que la tubería estaba muy recta.

Lo primero que teníamos que hacer era cortar una ranura en el eje 1" para el. 25" chavetero.  Esto se hacía en una mil, pero si puede pedir el eje con el corte de la ranura usted ahorrará tiempo.

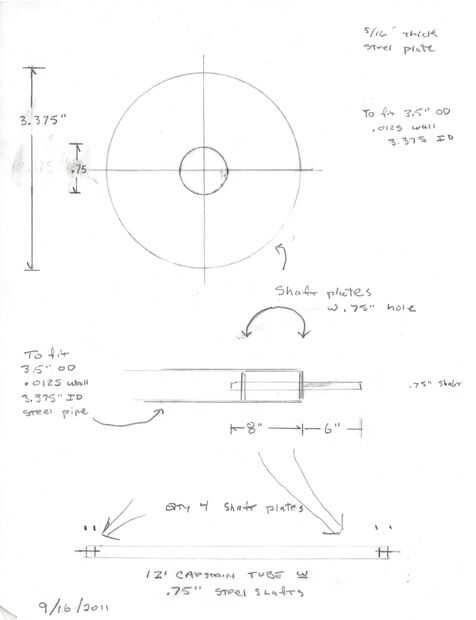

Luego creamos un dwg y cortar las placas del eje de la cortadora de plasma en la tienda de tecnología.  Para nuestros propósitos Esto funcionó muy bien.  Es rápido.  Pero la exactitud de la cortadora de plasma deja algo que desear.

La principal preocupación era que el eje 1" sería fiel a la tubería de 3.5".   Dos placas idénticas caben dentro de la tubería de 3.5".  Tenga en cuenta que el tubo tiene una costura, y así tierra la placa acabada en un punto.   En la versión final dejamos unos 12" dentro de la tubería con 6" que se extiende para los rodamientos y unidades.
