Atmel Inicio 4: Dos Blinky, interruptores, resistencias pull-up y poco Ops (4 / 11 paso)

Paso 4: El circuito

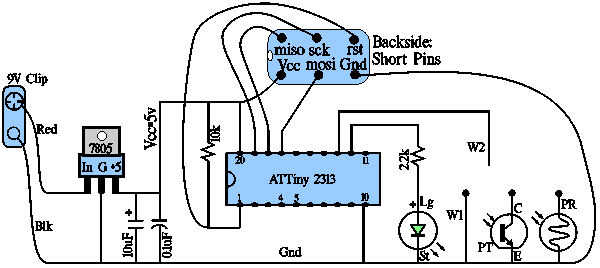

Figura 3: Diagrama esquemático del circuito Blinky replicado desde Inicio #2. Nota el punto blanco en el adaptador al lado de los pines Miso y Vcc.

En este punto, dos componentes separados deben se han construido: el adaptador de cable de programación y un circuito a bordo de un experimentador. Estos deben han sido probados en Inicio #2 [0] mediante el establecimiento de los fusibles para la ATTiny2313A.

Resumimos los puntos relevantes de Blinky uno en la puesta en marcha 2: tenga cuidado de que el terminal positivo de la batería de 9v se conecta el regulador de entrada y no el riel de 5v en la parte superior de la placa. Tenga en cuenta: no revertir el sesgo el MCU (o bien kaput), no revertir el sesgo el condensador (o bien apestoso kaput), no revertir el sesgo el LED (o quizás nada). Los condensadores y las resistencias tienen el valor impreso en el lado o bien tienen y como se muestra en las referencias [17,18]. El LED [0.C], elegir rojo o verde para el uso con la 2.2 resistencia k se muestra en el esquema. Azul va a estar bien, pero quizá quieras cambiar el resistor a 1.5k para hacerlo más brillante. Como un punto vale la pena recordar, conecte ningún dispositivo de potencia 5v a una MCU funcionando con menos de 5v desde generalmente un más de un voltaje de 0, 5V - 0.7V basta fumar el MCU.

El circuito modificado para Blinky dos aparece en la figura 3, aunque el fototransistor PT y la fotorresistencia PR son opcionales.

1. cables de W1 y W2 como un interruptor: un extremo del W2 debe ser conectado al pin 13 (B1), mientras que el otro extremo no debe estar conectado-no dejes que toque cualquiera de los otros componentes aunque. Alambre W1 no es realmente necesaria porque W2 se puede conectar con el carril de tierra cuando sea necesario.

2. transistor de la foto PT: para el PT [19], el emisor electrónico debe conectarse el carril de tierra y el colector no debe estar conectado todavía - pero Pulse en tablero del experimentador. Fototransistor nota el NPN que PT334 - 6C se recomienda en los lugares de la lista de las piezas C en el lado plano del cilindro y hace E el más largo de los dos conduce [17]. Si el PT no funciona, entonces usted debería ser capaz de revertir sin daño (en 5V o menos).

3. foto resistor PR: un terminal (o terminal ya que el PR no es polar) debe conectarse a la línea de tierra mientras que el otro no debe estar conectado - pero Presione el extremo suelto en el tablero. Los distintos componentes pueden ser probados simplemente conectando el alambre W2 a uno de los dispositivos: alambre W1, colector de PT, terminal de PR.
