Paso 3: Conectar todo

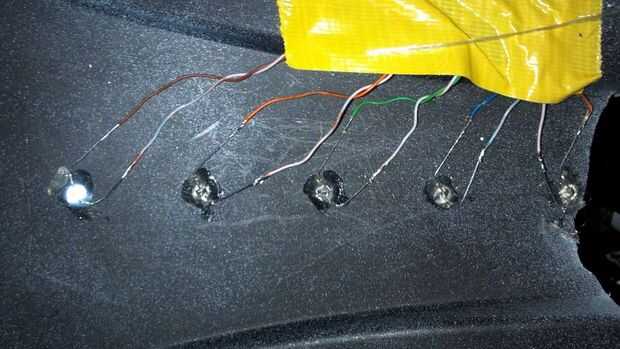

Tira de los cables y soldar cada par a un LED. Por ejemplo, la soldadura el marrón sólido al ánodo del LED más lejano a un lado y el cable marrón/blanco a ese cátodo del mismo LED. Luego usar naranja el LED siguiente, verde para el próximo y azul para la próxima. Esto no está establecido en piedra, pero sólo hace más fácil seguir cuando usted está conectando los otros extremos de los cables. Repita para los LEDs en el otro lado. ¿Tienes dos LEDs inconexos a la izquierda, derecha? Los dos a cada lado del agujero del centro. Utilice el tercer trozo de CAT5 para conectar los LEDS restantes (elija cualquier pares del color que más te guste).
La soldadura de los cables de color sólido a los conectores de 5 pines en el mismo orden como se sueldan a los LEDs, utilizando un conector de los LEDs de un lado de la tapa. No recomiendo de soldadura con las clavijas en el Arduio - podría dañar los conectores a bordo.
Ahora soldar los cables rayas entre sí en una gran blob (bien, algo un poco más que eso) y un 2"- 3" pedazo de alambre para luego de la soldadura. Este puente de alambre debe ser despojado en ambos extremos, puesto que el unsoldered final va a ser enchufado en una toma de tierra.
Ahora debería poder enchufar un conector de pines 2-3-4-5-6 y la otra en pernos 13-12-11-10-9 con los cables marrón conectado a los pines 2 y 13. Conecte el alambre puente en el pin GND en un extremo de los conectores de E/S digitales.
