Atenuador de Amp menta

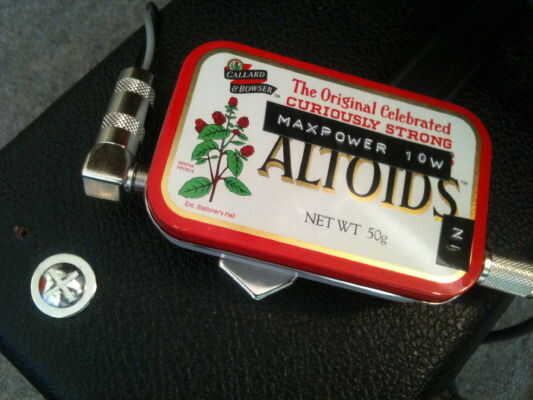

este proyecto muestra cómo construir un atenuador para amplificador de práctica tubo, así que usted puede manivela lo ruidoso por la noche si vives en un apartamento. Trabajará con amperios asimétricos como el tweed Fender Princeton, válvula de Epiphone Junior etc.. Asegúrese de que el altavoz es nominal de 8 ohmios. No va a funcionar con los amplificadores de guitarra más grandes con una producción de más de 10 vatios. Las resistencias se derretirán, y entonces el transformador de potencia en tu amplificador va a explotar.

Así que hacer esto bajo su propio riesgo.

Se necesita:

 Jacks £1.79 x 2 = £3.58 Matrix board £1.69 7w resistor 0.59 3w resistor 0.55 Altoids tin 0.90 Gym membership card - stolen Tools - already have some

total de £7,31, sobre todo de Maplin, fáciles de encontrar cosas, que es alrededor de 10 dólares. Podría gastar 100 dólares en algo que hace lo mismo, pero que no es divertido. Es un proyecto simple, harás 10 empalmes de la soldadura, que no es demasiado trabajo. Dejando de lado la tierra del chasis le ahorra 2 Si estás en un apuro.

El proyecto me llevó una mañana a construir. La perforación fue la parte más lenta para mí, ayuda si tienes buenas herramientas. Tuve una broca pequeña, un soldador, un alambre, un multímetro y un par de pinzas.

Según la calculadora de atenuador necesitamos una resistencia de 5,1 ohm 7w en serie con el altavoz, y un resistor de 3w 4,4 ohm en paralelo para una salida de 9db corte a altavoces de 8 ohmios. Los valores que terminé usando fueron 4.7 y 5.6 ohmios, el más cercano que pude encontrar en Malins. Para un amplificador más grande, necesita mayores resistencias con los valores de la misma, una lata más grande y alguna manera de deshacerse del calor. Para un amplificador más pequeño, las resistencias extra carnosas no hará una diferencia. Un amplificador de 5w como el Princeton pondrá hacia fuera sobre un vatio a través de este atenuador. Si trabajas con algo como un campeón o un naranja AD5 averiguar la impedancia del altavoz y hacer sus propios cálculos.
