Atenea el búho almohada luz nocturna-Lilypad Arduino (6 / 8 paso)

Paso 6: Coser su negativo de líneas-el conductor y la línea de sensores

Ahora, se forman nuestros circuitos para que el Lilypad puede proporcionar energía a nuestro LED y sensor de luz. Para coser con hilo conductor, cortar un trozo de la bobina y colócala en la aguja. Haga un nudo grande en el extremo para evitar de pasar completamente a través de la pieza de fieltro. Comenzando en el tablero principal, su hilo conductor en el pin correcto, dando vueltas alrededor de la abertura de la amenaza varias veces para asegurar una buena conexión. Luego, realizar una puntada de funcionamiento para la apertura correcta del componente correcto. Asegúrese de que sus puntos abrazan a la tela muy de cerca.

• Coser las líneas negativo primero.

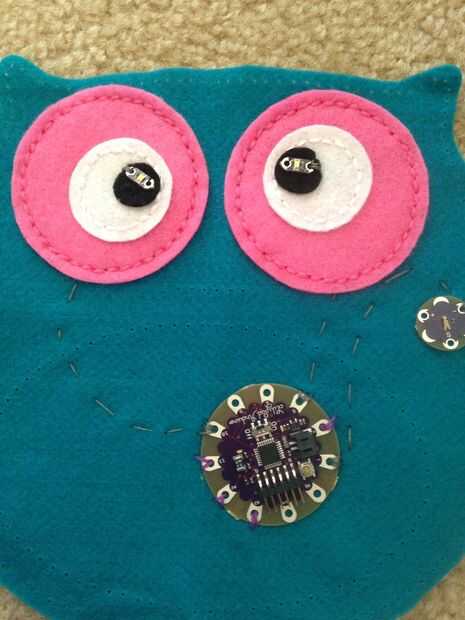

  • Para el ojo izquierdo, comienzan en el Pin 10 en el Main Board, que circunda la apertura varias veces, luego pasar a lo largo de la tela la línea prevista a la apertura negativa en el LED izquierdo. Al llegar a la tela rosa del ojo, trabajar sólo en la capa azul hasta llegar el pin LED antes de enhebrar el hilo conducente hacia arriba a través de las tres capas de fieltro. Círculo el LED abriendo varias veces, luego retomar el hilo de la parte posterior de la obra, un nudo y recortar el extremo del hilo conductor corto.
  • Repita para el ojo derecho, pero desde el Pin 5 y hacia el LED derecho. Asegúrese de dejar espacio para la línea negativa del sensor de luz.

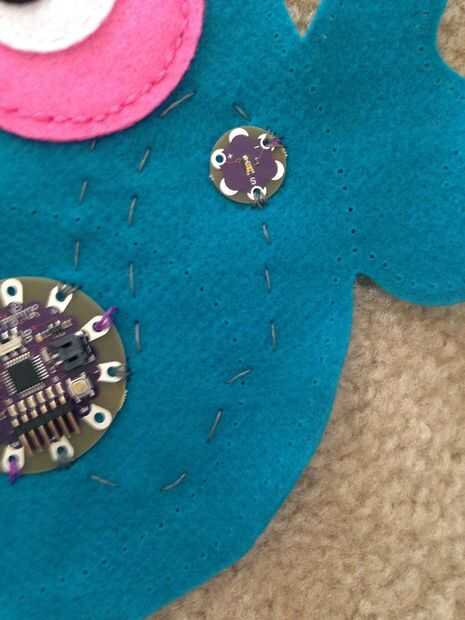

  • Principio en el Pin negativo (-) en la Main Board, coser su hilo conductor como se describió anteriormente a la apertura negativa en el sensor de luz. Tenía que ir hacia arriba y alrededor para dejar espacio para las otras dos líneas que se ejecutarán en el sensor.
• Cosa su línea del sensor.
  • Empezando por el A4 en el Main Board, coser el hilo conductor como se describió anteriormente a la apertura con la etiqueta "S" en el sensor de luz.
