(AT) Controlador pequeño para WS2812B (1 / 2 paso)

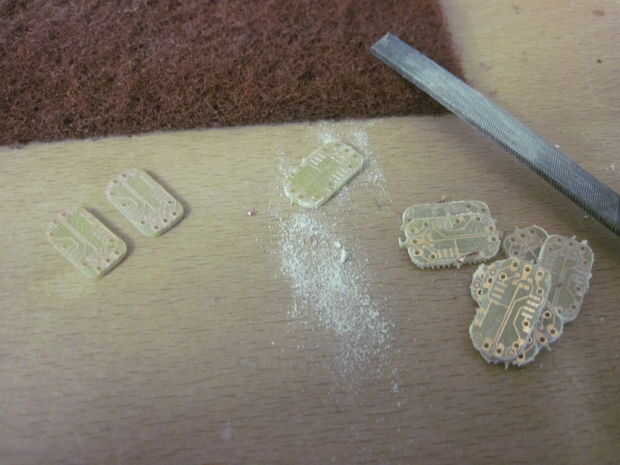

Paso 1: Fresadora y soldadura

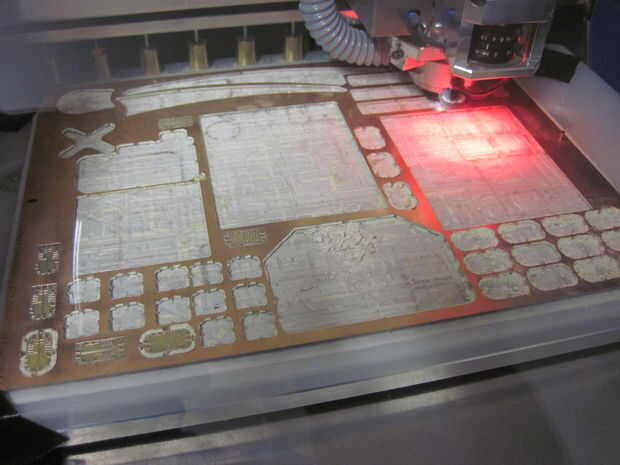

Tener un molino de PCB facilita la vida (bueno, no tengo uno, pero por lo menos puedo usar uno en el fablab Aachen).

Grabado también funcionaría bien, y utilizando un Attiny en una cubierta más grande permite incluso usando una placa perforada.

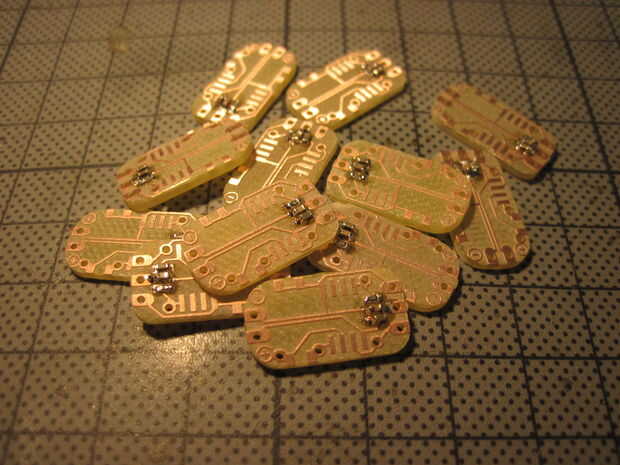

En cualquier caso: hay unos pocos componentes para soldadura:

  1. La resistencia de pullup k 10 (no es necesario) y los condensadores (100 nF, 4.7µF, o algo similar)
  2. Más importantes: el Attiny

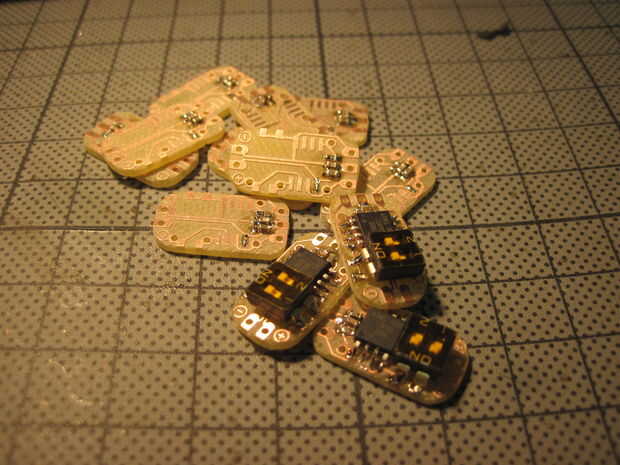

  3. Un doble interruptor DIL para cambiar entre diferentes modi (no necesario)

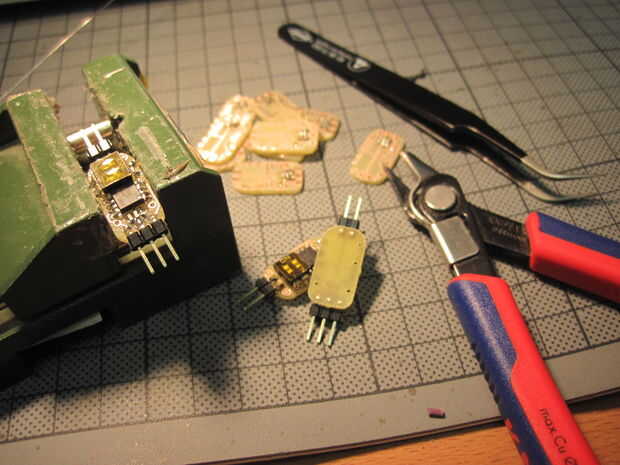

  4. La triple y doble pinheader doblada a cada lado

(En mi caso después de eso quité el resto de los pinheaders en la parte trasera de una parte trasera plana)
