Asistente personal con efectos de luz mágicas (2 / 7 paso)

Paso 2: Cableado de los componentes y Arduino

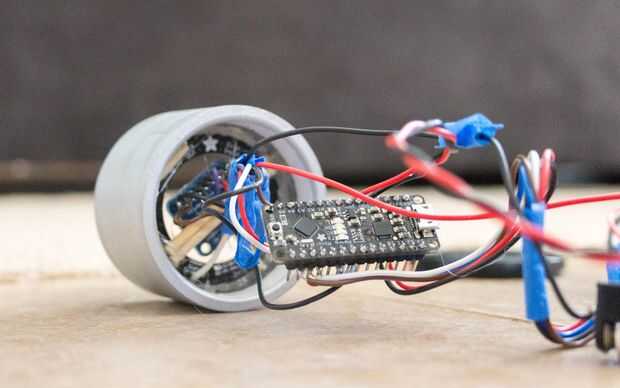

En este paso será conectar todos los componentes excepto los interruptores magnéticos reed.

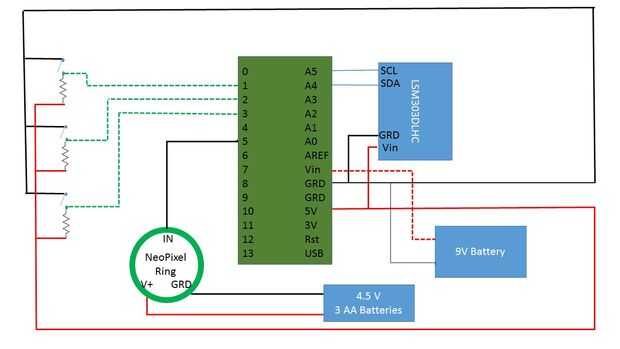

Cables según el diagrama, los interruptores magnéticos reed se muestran en el diagrama pero no hacerlos hasta el siguiente paso.

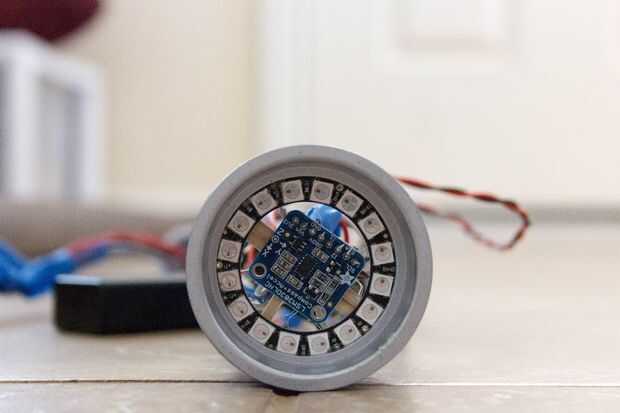

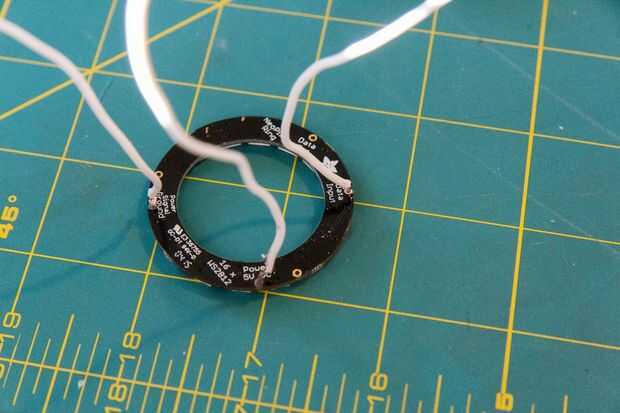

Una vez completada esta parte del cableado del anillo de Neopixel puede montarse en la Unión de 2 pulgadas PVC. Usé pegamento caliente a la línea detrás del anillo para mantenerla en su lugar.

Utilicé madera pinchos de barbacoa para suspender acelerómetro y magnetómetro dentro del ring. Esto también fue asegurado con pegamento caliente, aunque epoxi funcionaría para un accesorio permanente.

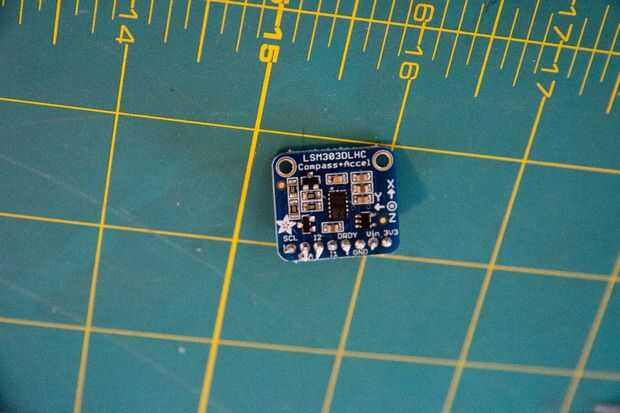

Notas: Utilizar 3 pilas AAA para alimentar el anillo de NeoPixel y una batería de 9V independientes para alimentar el Arduino. El LSM303DLHC se conduce apagado de la salida de 5V de Arduino. El Metro Mini Arduino tiene la opción de funcionar a 3V como hace el LSM303DLHC. No quería ensuciar con que en este momento, sin embargo es posible hacer esto para extender la vida útil de la batería.
