Articulado bicicleta montaje de cámara con Quick Release (1 / 5 paso)

Paso 1: Piezas y herramientas

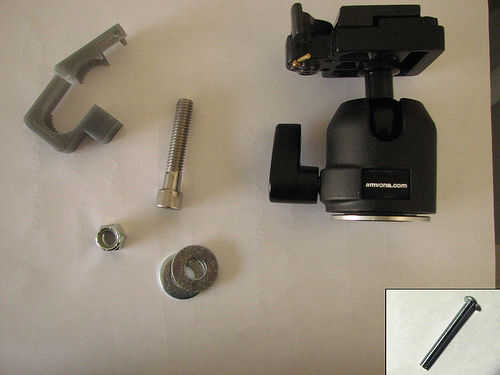

Aquí está la lista completa de piezas y herramientas necesitan para la cámara de montaje:

Partes:
Rótula de trípode con plato de liberación rápida--$20 en ebay
3/8 "x 2" tornillo para el montaje de trípode: $3,50
3/8" tuerca de fijación de nylon - $1,00 para dos
3/8" lavadora--$0,09
1/2" suspensión del conducto eléctrico--$0,50
8-32 x 1,5" tornillo con tuerca--$1,00 para ocho

Costo total: $26,09

Herramientas:
Taladro eléctrico con brocas de tamaño adecuadamente para el perno y el tornillo de la máquina
Llave y destornillador
Cinta adhesiva, cinta aislante o goma flexible fina (opcional)

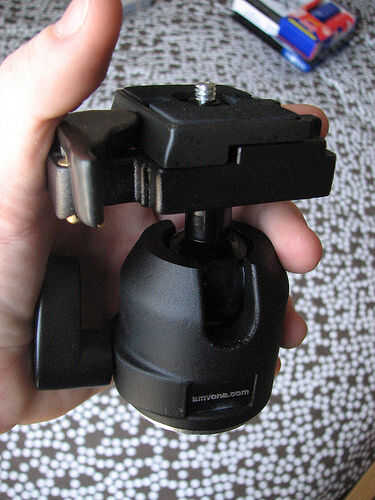

La cabeza del trípode es realmente suya--estoy muy contento con la ATH DynaTran - 02 H (ebay búsqueda) encontré--pero nada más debería funcionar. ATH - 02H tiene una sola palanca, con capacidad de giro completo de 360 grados y 90 grados de inclinación en la dirección y la placa de liberación rápida lo más importante. También es posible quitar y sólo la placa de liberación rápida, si usted no se preocupa acerca de la articulación (que reduciría la altura total de la Asamblea). Cualquier trípode que elija, sólo asegúrese de que coincida con el tamaño del combo de perno/tuerca/arandela de montaje para el tamaño del orificio de montaje del trípode (recuerde revisar la rosca también!).

La suspensión de conducto eléctrico que he utilizado puede encontrarse en casa Depot. Alternativamente, si usted puede encontrar una luz de bicicleta barato de usar y tirar, puede usar su soporte de montaje en su lugar. La clave es encontrar algo que se ajuste el tubo del manillar de tu bici. Tenga en cuenta que las suspensiones de conducto en casa que Depot etiquetado como 1/2" realmente perfectamente montar un tubo de 3/4" como el en mi manillar.
