Paso 3: Coloque los rastros de papel de aluminio para tu LED
Echaba de menos una foto que muestre este paso, pero Chibitronics proporciona una plantilla plástica que le ayuda a colocar donde alinean los contactos de las pegatinas de circuito. Comprobar las espaldas de tus adhesivos LED para ver que patrón se ajusta y use la plantilla para marcar el LED "almohadillas" centrados sobre sus marcas anteriores.
Con pluma o lápiz, bosquejo líneas que conectan los electrodos a lo largo de su camino. Su cinta de aluminio forma "cables" que conectan estos cojines. Puede cortar la hoja a medida con unas tijeras o un cuchillo, o incluso rasgarla.
Nota que es mucho más fácil colocar el LED de la misma dirección, para que todos los terminales positivo (+) se alinean en una línea y todos los terminales negativo (-) en otra línea paralela. Puede ajustar esto más adelante como orientación exacta no es demasiado importante, pero si desea saltar un rastro sobre el otro, va a ser más trabajo.
Pelar el forro de la cinta de papel en pequeñas secciones y siguen las líneas, presionando hacia abajo a medida que avanza. La cinta estrecha se puede doblar alrededor de curvas graduales. También puede hacer pequeños pliegues en la cinta para hacer curvas angulosas. Es mejor mantener longitudes tan continua como sea posible, versus piecing juntos un montón de pequeños pedazos como terminé haciendo.
El adhesivo en la parte posterior de la cinta de cobre es conductora cuando presiona contra otras superficies metálicas. Sin embargo, es no casi como conductor como el metal solamente y las juntas con cinta más que tiene, mayor será la resistencia de un circuito dado. (Esto puede ser trabajado-alrededor de más adelante...)

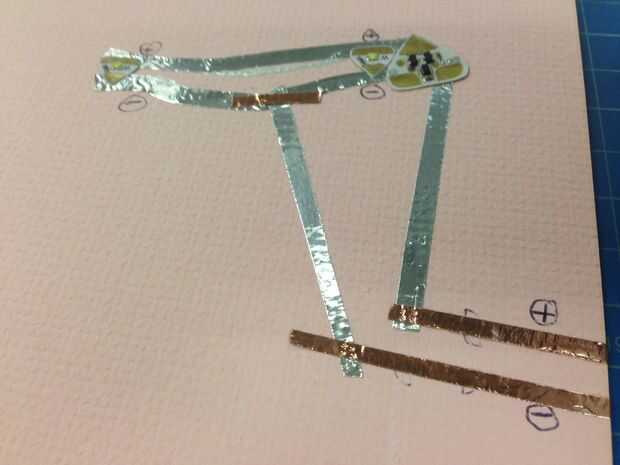

Aquí empecé a usar la cinta del papel de aluminio, ya que es mucho más barato que la cinta de cobre. Sin embargo el adhesivo en la parte posterior de la cinta de aluminio típico no es conductora! Terminé usando pequeños trozos de la cinta de cobre para uniones de puente en aluminio para que sea lo suficientemente confiable.
En general, creo que estás mejor pegarse con cobre a lo largo.
