Paso 3: Proceso de fabricación

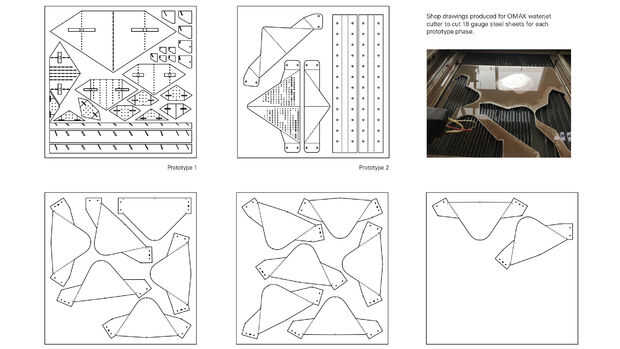

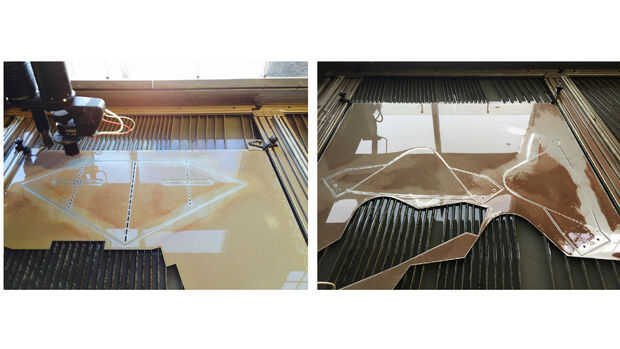

Tres prototipos fueron producidos en el desarrollo del sistema de fachada. Cada uno de estos prototipos fue fabricado en el chorro de agua Omax en el taller de 9 Pier en San Francisco. El proceso para cada prototipo incluyó los siguientes pasos:
- Modelado de piezas en 3D software.
- Acoplamiento / Frusleros geometría 3D en un dibujo 2D.
- Exportar el dibujo como un archivo DXF.
- Toolpathing completa en el software de diseño de Omax pathing. Consideraciones importantes para estos prototipos incluyen asegurarse de que el chorro de agua (que tiene un espesor que) fue dirigido por el lado correcto de cada línea de corte.
- Fabricar las piezas utilizando el software de Omax hace.

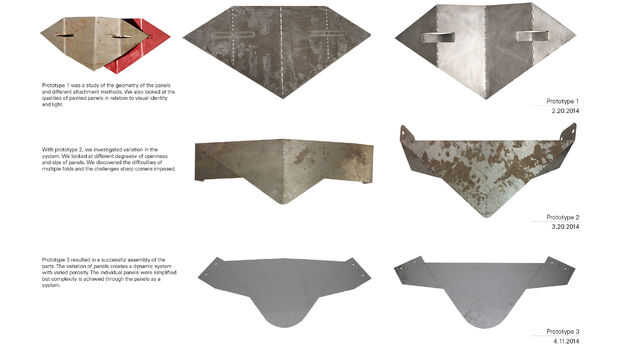

El concepto que fue propuesto en el proyecto inicial farmstand incorporado paneles operables que podrían girar en su lugar para modular vista ángulos y el aire fluyen a través de la fachada. Aunque la idea de operatividad quedó atrás, el concepto de variar el ángulo de rotación de los paneles se convirtió el conductor principal para la subsecuente creación de prototipos e investigación. El diseño del panel evolucionó de geometría fuerte con un gran número de pliegues a un módulo más sencillo que se completa en forma y produce un efecto mucho más suave en todo el edificio.
