Paso 3: Proceso de fabricación

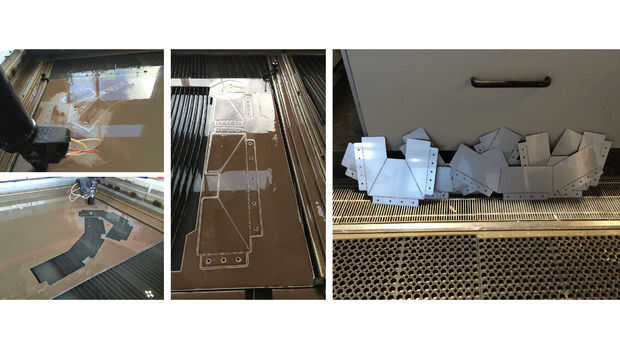

Tres prototipos fueron producidos en el desarrollo del sistema de fachada. Cada uno de estos prototipos fue fabricado en el chorro de agua Omax en el taller de 9 Pier en San Francisco. El proceso para cada prototipo incluyó los siguientes pasos:
- Modelado de piezas en 3D software.

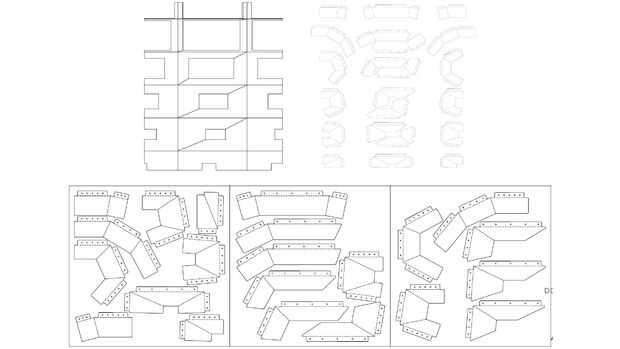

- Acoplamiento / Frusleros geometría 3D en un dibujo 2D.
- Exportar el dibujo como un archivo DXF.
- Toolpathing completa en el software de diseño de Omax pathing. Consideraciones importantes para estos prototipos incluyen asegurarse de que el chorro de agua (que tiene un espesor que) fue dirigido por el lado correcto de cada línea de corte.
- Fabricar las piezas utilizando el software de Omax hace.

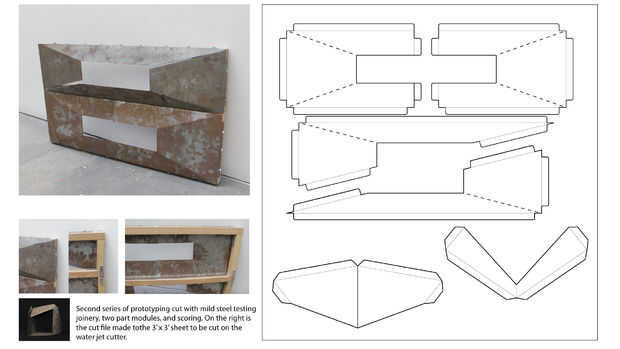

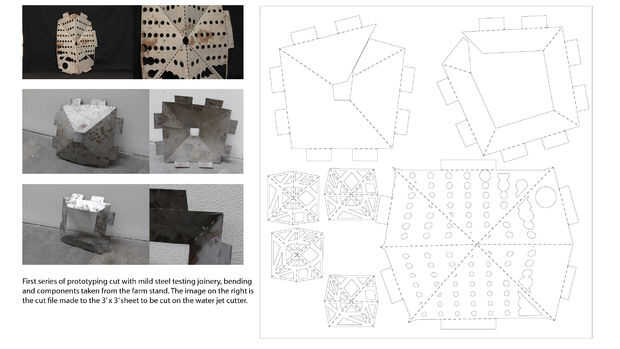

Los prototipos iniciales tomaron inspiración directa desde el sistema de revestimiento desarrollado en el proyecto de soporte inicial de la granja, que propone piezas con un gran número de roturas complejas. Esto probó muy difícil de ejecutar con 18 calibre acero, por lo que los prototipos posteriores vieron simplificar este concepto en un sistema de partes con pausas más simples que podrían llevar a cabo de forma similar para producir una apertura variable en el centro del módulo. Otros refinamientos incluyen redondeo de las esquinas de cada parte con el fin de evitar los bordes filosos.
