¿Ardweeny: el pequeño amigo de Arduino (y cómo res) (4 / 11 paso)

Paso 4: Soldadura del resonador y LED

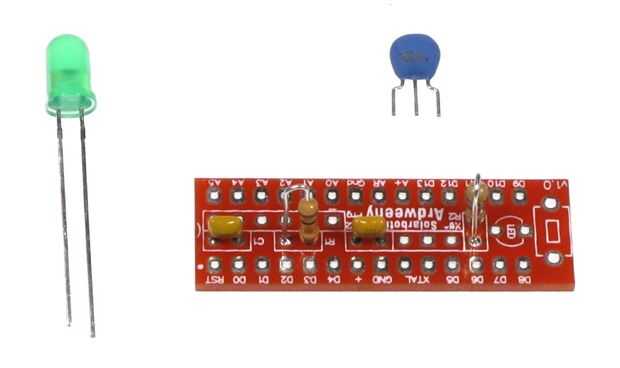

Poner el resonador 3-plomo en el rectángulo "Xtl". No es sensible, así que-manera-alrededor no importa la polaridad. Soldar y cortar, como resistencias y condensadores.

Sin embargo el LED tiene una polaridad por lo que tienes que tener cuidado de que manera se instala. Eche un vistazo cerrar en él y encontrar el lado plano del LED. El lado plano es el cátodo, que también tiene la pierna más corta de los dos (el plomo, más largo es el ánodo). El lado plano va a la almohadilla cuadrada en pcb. También se puede ver un lado plano en la pantalla de seda.
