Paso 5: Agregar un temporizador WatchDog externo al proyecto
Resumen: En el paso 5 de este Instructable nos fijamos en la configuración de un temporizador de vigilancia externa con Arduino y también con el Raspberry Pi. Utilizamos el Temporizador de vigilancia Dual SwitchDoc Labs, que es una buena opción para un temporizador WatchDog externo en muchos sistemas. Por último, nos fijamos en un problema del mundo real de RFI (interferencia de radiofrecuencia), que realmente el cuadro de Proyecto Curacao .
Temporizadores de WatchDog externo para sistemas de frambuesa Pi/Arduino
Una solución a todos los posibles problemas y cuestiones con los temporizadores de vigilancia interna en los 4 pasos previos de este Instructable es utilizar un Temporizador WatchDog externo. Como nosotros estábamos explorando este conjunto de problemas con el Proyecto Curacao, decidimos construir nuestro propio temporizador de vigilancia externa. Diseñar nuestro propio reloj nos da un conjunto fijo de parámetros no depende de otros procesos de descargas (en el caso de la frambuesa Pi) y que Arduino estamos utilizando (en el otro caso). Y entonces fueron los temas de sistema de poder significativo como proyecto Curacao es Solar y viento accionado y tiene problemas de voltaje (bueno, se pone nublado en los trópicos también!).
El código para "Acariciando el perro" en Python y C para "pat el perro" o activar el Temporizador WatchDog externo, necesitará utilizar el código siguiente. Puesto que la línea tiene que ser en modo de alta impedancia y luego acaba de tomar tierra cuando acaricie al perro, el código para el Arduino tiene este aspecto:
Y en Python para Raspberry Pi, el código tiene este aspecto:
Pones estas funciones en el código tal que Acaricie el perro más a menudo que la OMC. OMC se define como la cantidad máxima de tiempo que el temporizador del vigilante puede contar antes de que necesite ser reajustada (en otras palabras, cuando reiniciará el equipo si el equipo desaparece.
Puede descargar la especificación completa para el SwitchDoc laboratorios doble temporizador de vigilancia aquí: DualWatchDog_101914 V1.3.

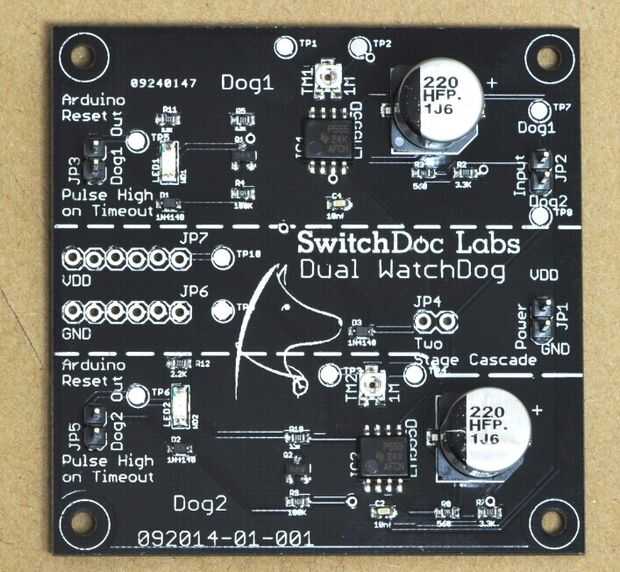

Configuración de OMC en el temporizador del vigilante externo SwitchDoc
Puede ajustar OMC de aproximadamente 220 segundos a 30 segundos.
Utilizando un temporizador de vigilancia externa con Arduino

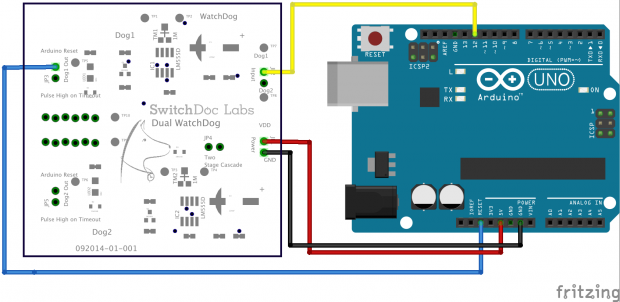

doble vigilancia y ArduinoUsing externo WatchDog Timer con la frambuesa Pi

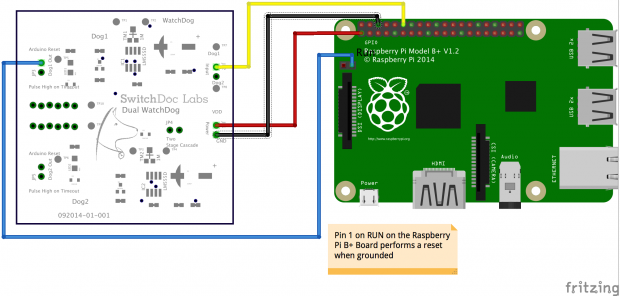

Vigilancia dual con frambuesa Pi B +

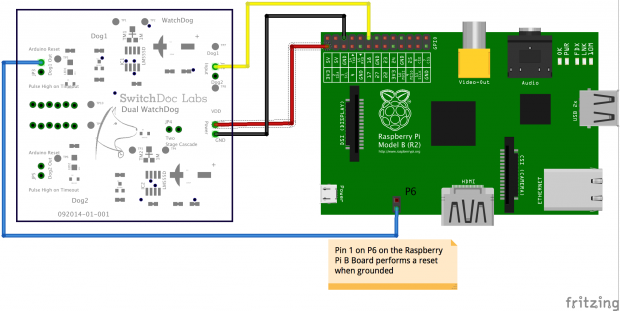

Vigilancia dual con frambuesa Pi B (A)
Radio Frequency Interference - un problema del mundo Real
El problema importante que hemos descubierto en proyecto Curacao con RFI (interferencia de radiofrecuencia) fue cuando la gente de Radio Amateur enciende su concurso de radio en todo el mundo en octubre y noviembre en 28MHz. El cuadro está conectado a una torre de radio en Curacao. Y conectado a una línea de 15 metros que resulta ser alrededor de 3 longitudes de onda de 28MHz, haciendo una muy buena antena. Cosas veían bien hasta el concurso de la radio!
La longitud de onda de las ondas de radio de 28MHz está a unos 5 metros. Tuvimos una línea de 15 metros. No una mala antena para la recepción de 28MHz señales. Suponiendo que es cerca de 12 metros de efectivo tenemos una buena longitud de onda de 1/2 (longitudes de 2,5 onda realmente) mirando en la entrada en el Arduino. Y el WeatherRack (visto en la distancia más abajo) está conectado directamente a la torre donde se transmite la señal de 28MHz.

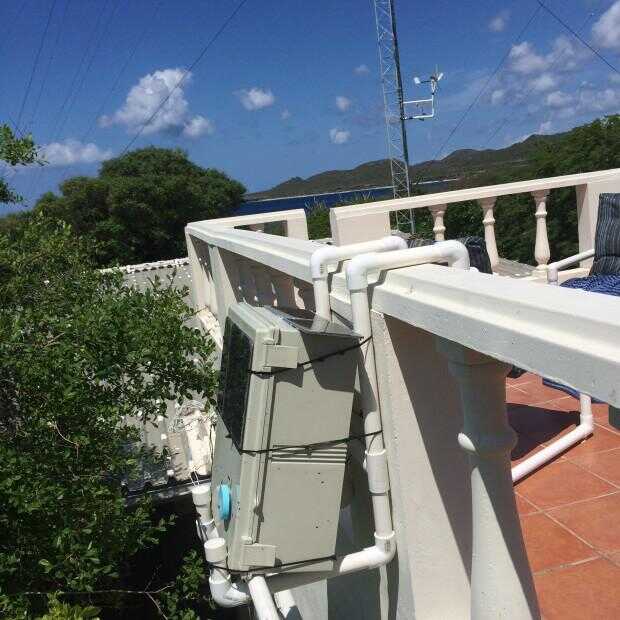

Nuevos paneles solares en la parte superior el cuadro de proyecto Curacao - WeatherRack fondo
Podría ser un problema, seguro. Enviamos a preguntas a los dioses de la Radio sobre el tipo de tensiones podría esperar. Un solo Dios (Geoff H.) respondió: hasta 2V. Eso es bastante cerca de 2,5 voltios que comenzarán a accionar las cosas.
El segundo Dios (Jeff M.) indican que podría ser hasta 3V y que el concurso en el pasado fin de semana no sólo en 28 MHz. Fue un concurso de la todo-venda, en el 160, 80, 40, 20, 15 y 10 metros bandas.

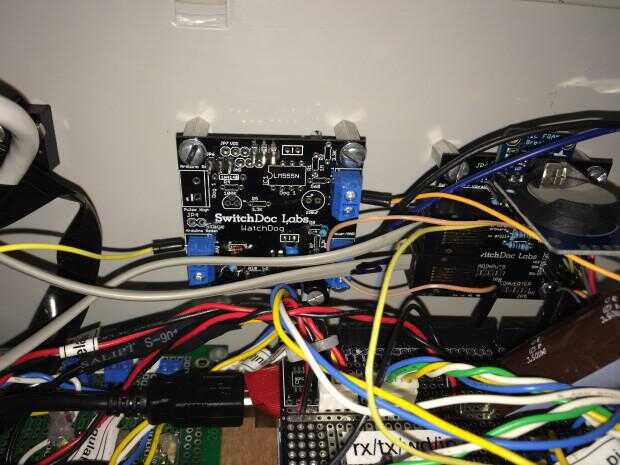

Placa de vigilante SwitchDoc Dual en Curacao de proyecto
Durante el día el fin de semana de concurso, transmitir habrá sido en 10 m (28.3 – 29.0 MHz), 15 m (21,2 – 21,4) y 20 m (14.15 – 14.3 MHz). Durante las horas nocturnas el fin de semana de concurso, transmisión habrá sido en 160 m (~1.8 – 1,9 MHz), 80 m (~3.6 – 3,9 MHz), 40 m (~7.05 – 7,25 MHz) y 20 m (~14.15 – 14,3 MHz).
Montón de señales pequeñas corriendo nuestra caja con el cable nuevo grande (antena) conectado.
Este concurso tuvo la Curacao proyecto para la cuenta.
Otra razón para utilizar un Temporizador WatchDog externo porque el RFI fue poner el Arduino en un estado que requiere un encendido y apagado power reset.
