Paso 3: El Hardware

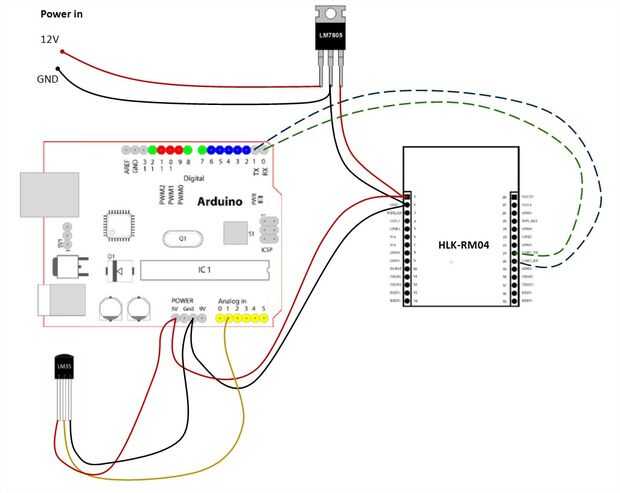

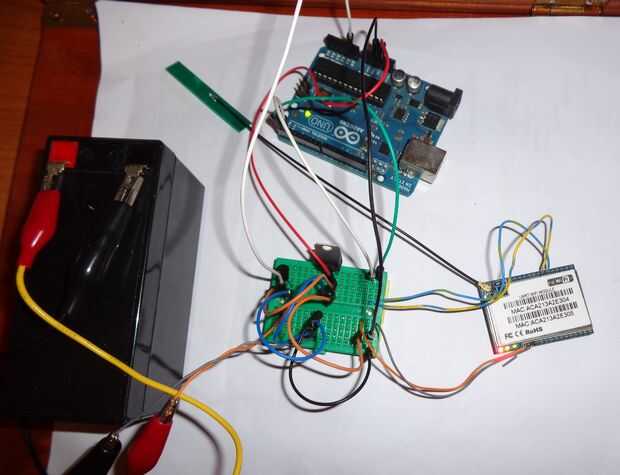

Las conexiones pueden encontrarse en el diagrama proporcionado. Se supone que estamos utilizando una fuente de alimentación de CC de 12V (que es el caso más común). La energía de entrada está regulada por el regulador de 7805 5V DC para suministrar módulo Arduino y HLK-RM04 WiFi.
La salida del 7805 se conecta a la placa de Arduino 5V y el pin 1 del módulo WiFi. Por supuesto los motivos están conectados juntos.
Los pines de Arduino 0 y 1 están conectados a los pines de módulos inalámbricos 21 y 20 cruzando las señales RX y TX. Pin 1 de Arduino está conectado al Pin 21 de HLK-RM04 y Pin 0 está conectada al Pin 20.
El sensor de temperatura tiene salida en el pasador central, para que este pin va al A1 (pin analógico) en el Arduino tablero izquierdo pin está conectado a 5V y eje derecho a la tierra (consulte el diagrama para identificar los pines).
