Paso 5: Más información y conclusiones
Nivel traducción:
Si lees el artículo sobre el otro adaptador que se hace referencia, se refirió a nivel traducción. Él es básicamente correcto. Las señales que salen de este adaptador están de 3.3V y trabajarán con Arduinos.
Para una señal, Rx de Arduino, 'ingeniería inversa' el circuito del adaptador. Tienen una resistencia y un diodo en el circuito que se limita a 4V. Además de la documentación de PL2303HX decir que es tolerante a 5V. Además en el adaptador, el conector de 5 pines dice "TTL' que significa 0-5V. Por todas estas razones, no sentía la necesidad de un divisor de tensión.
Para todos los geeks de circuitos electrónicos: Si nos fijamos en el esquema de Anarduino, Boarduino y BRD, DTR (identificado a veces como pin RTS) va al USB conector tiene un 0.1uFd condensador antes de que es conectado al pin de Reset en el AtMega. Y más lectura de mi adaptador y el esquema USB-BUB 0.1uFd otro condensador desde el perno DTR del convertidor IC al conector. Así que hay realmente dos 0.1uFd condensadores en serie.
Así que ¿qué significa eso? Bueno, muchos de ustedes saben si conectas dos resistencias en serie, añaden las resistencias. Dos condensadores en serie son diferentes. La fórmula real para hallar la capacitancia es C1*C2/(C1+C2). Por lo tanto la capacitancia equivalente es 0.05uFd.
Tan otros geeks se estarán preguntando ¿qué hace un capacitor en circuitos digitales? Esto es básicamente lo que sucede. Cuando el USB está listo para funcionar, define DTR bajo. Esta baja de la señal se transmite a través de los condensadores y tira el pin de Reset * en el AtMega baja por un período corto de tiempo. Esto restablece el AtMega. Los condensadores comenzará a cargar para el lado de AtMega volverá a 5V y el AtMega volverá a funcionar.
PRECAUCIÓN: Me di cuenta de que el adaptador PL2303 que recibí es diferentes del adaptador en el cuadro de aldea Virtual leve. Espero que el mío es la versión actual y que ya no venden la otra versión. Pero si usted consigue uno de estos y es diferente que tenga a alambre diferentemente.
Este adaptador también viene con el cable de cuatro piezas. Si no está utilizando auto reset o tienen extras, usted puede utilizar éstos en lugar de un cable como yo lo hice.
Hay varias otras versiones de adaptadores PL2303. Algunos de ellos tienen el perno DTR conectado de modo que no tienes que hacer la modificación que hice. Sin embargo, el que vi fue mucho más caro.
Conclusión: Bueno, espero que algunos de ustedes ayuda a ahorrar algo de dinero.

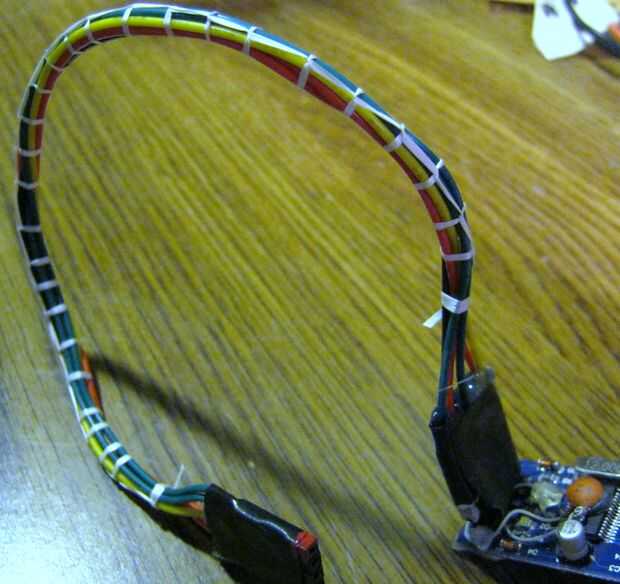

La última foto es un cable adaptador que terminé con algo llamado cordón del cable.
Esto se hizo con algunos seda dental encerada que recibí como una muestra de mi dentista. Realmente no tienen la una muy buena técnica para no entrar en detalles pero si tu interés, hacer una búsqueda en 'cordón de cable'.
