Arduino Uno y Visuino: controlar Robot coche Smart con Joystick y L298N controlador de Motor (3 / 11 paso)

Paso 3: Conectar los motores a la tarjeta de conductor del Motor L298N

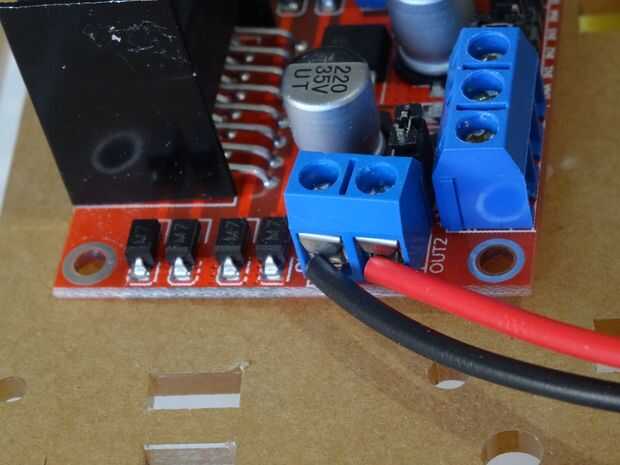

  1. Conecte los cables de uno de los motores a los pines OUT1 y OUT2 Control del Motor del Módulo del controlador Motor L298N (foto 1)

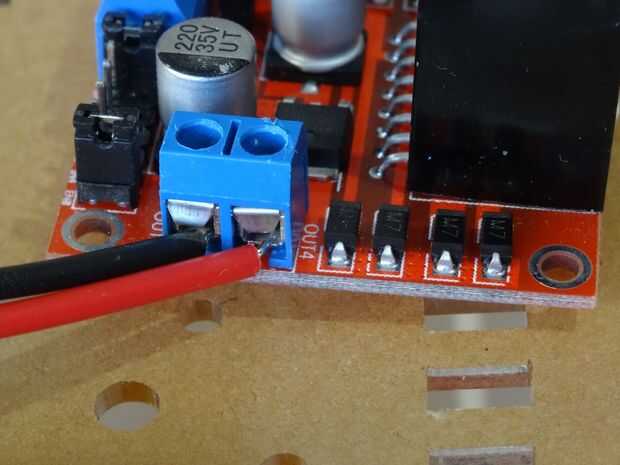

  2. Conecte los cables de uno de los motores a los pines OUT3 y OUT4 Control del Motor del Módulo del controlador Motor L298N (foto 2)

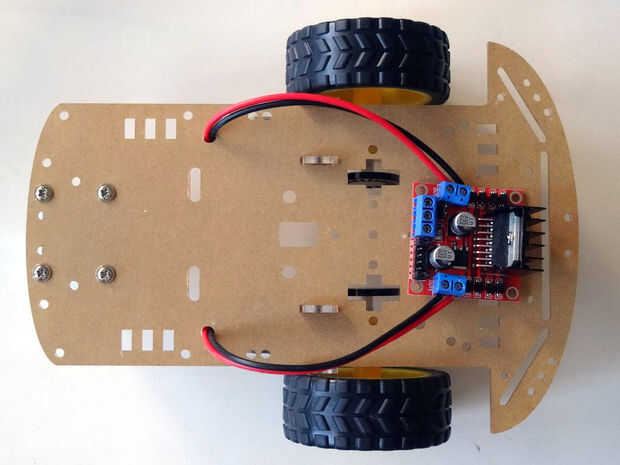

  3. 3 cuadros muestra los cables conectados a la Módulo de controlador Motor L298N

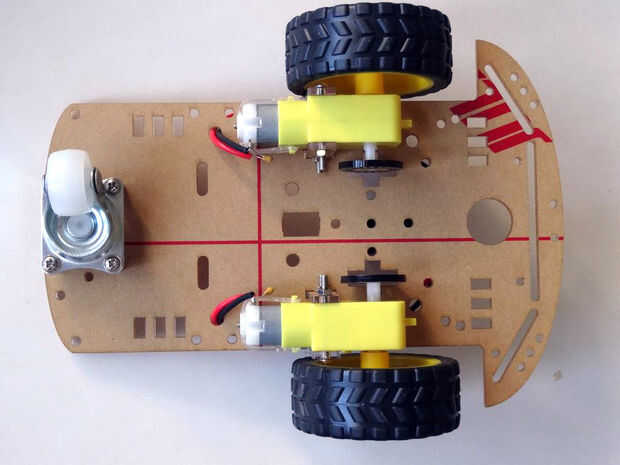

  4. Cuadro 4 muestra el otro extremo de los cables conectados a los motores y el 0.1uF anti chispascondensadores soldados al motor como se muestra en este Instructable
