Arduino Uno DIY (4 / 5 paso)

Paso 4: Conectar USB a UART convertidor

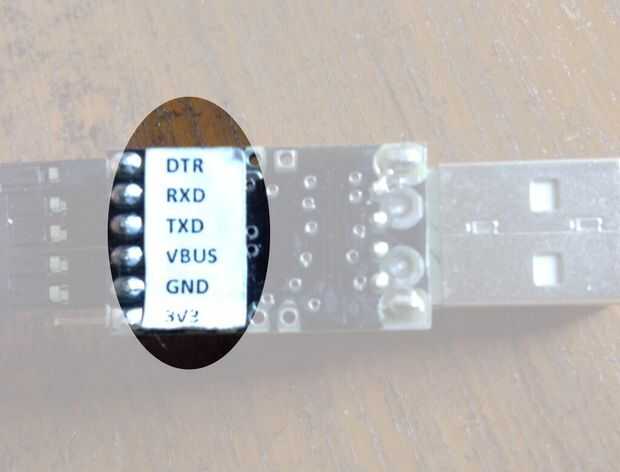

Es el dispositivo utilizado como un medio de comunicación entre dos cerebros es decir, Arduino y PC. Existen muchos otros tipos de módulos del convertidor en línea. He utilizado el modelo de CP2102 de los laboratorios de silicio que tiene un cristal integrado también. Anterior y recién arduinos utiliza un convertidor de tipo RS232 que utiliza un chip MAX232 y es muy complicado y esto todavía es usado ahora por aficionados. Quisiera consejos para utilizar USB tipos como es bastante fácil y simple.

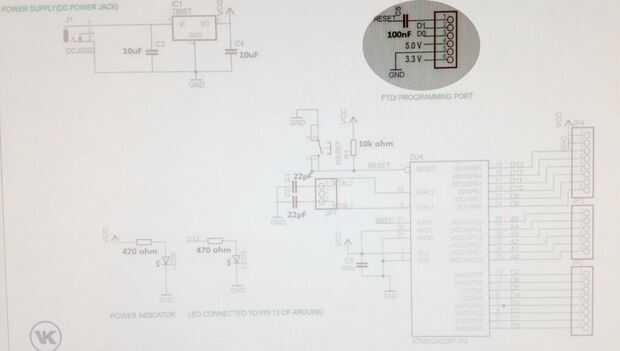

Conectar 1 pin de módulo es decir, DTR pin a pin 1 del ATmega o Arduino RESET a través de un condensador de 100nF.
Conectar el pin 2 del módulo es decir, pin RXD pin(TXD) 3 del ATmega o pin1(D1) digital de Arduino.
Conectar el pin 3 del módulo es decir, pin TXD 2 º pin(RXD) del ATmega o pin0(D0) digital de Arduino.
Conectar el pin 4 del módulo es decir, VBUS a 7 pin de ATmega o Arduino VCC viz los + 5 voltios desde el puerto USB.
Conectar el pin 5 del módulo es decir, GND al pin 8 del ATmega o GND de Arduino.
Conectar el pin 6 del módulo a un + fuente de alimentación de 3.3 voltios en Arduino viz no utilizada tan comúnmente.

La potencia de 3,3 voltios se utiliza muy rara. Proyectos que LCD, pantallas TFT, etc... Son accionados por este pin!
