Arduino UNO como programador AtMega328P (4 / 4 paso)

Paso 4: Usando el escudo de programador

Para grabar el bootloader en el chip:

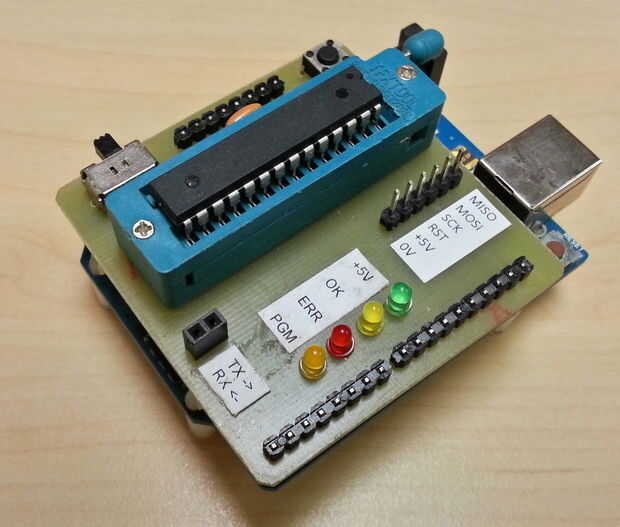

-Inserte el chip en el zócalo ZIF.
-Goto herramientas - grabar Bootloader
-Programador LED indica estado de programación
-Al finalizar, el LED de OK se desvanecerá otra vez encendido/apagado

Para grabar un sketch para el chip

-Inserte el chip en el zócalo ZIF.

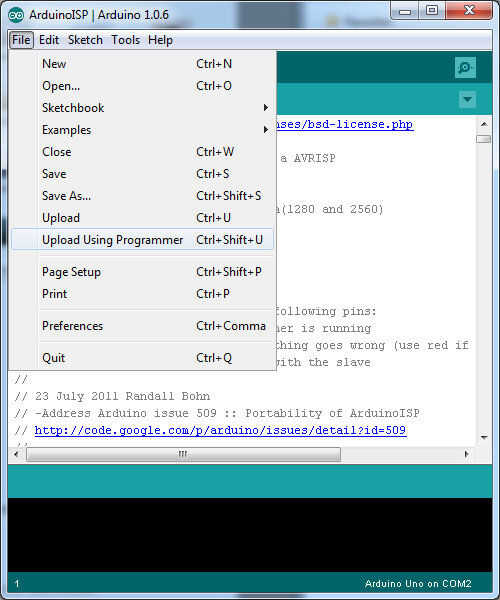

-Goto - subir con programador
-Programador LED indica estado de programación
-Al finalizar, el LED de OK se desvanecerá otra vez encendido/apagado

El mismo método puede utilizarse para programar un AtMege328P en un circuito independiente (protoboard o tablero de PC) usando el cable de programación. Para los circuitos independientes, normalmente es necesaria que se encienden a través de su propia fuente. Si la fuente no está disponible, y el circuito no requiere mucha potencia, el circuito puede ser energía de la pantalla de programación encendiendo el + 5V

NOTA:
Asegúrese de que usted apague el interruptor de alimentación (+ 5V LED apagado) antes de insertar o extraer un chip en el zócalo ZIF, o antes de conectar o desconectar los cables de programación en el circuito independiente.
