Arduino Ublox GPS (3 / 3 paso)

Paso 3: Utilice el centro u

Problema: Así había conectado mi Ublox-neo - 6m para mi PL2303, había enchufado el PL2303 en un puerto USB en mi laptop y lo enciende. Bueno, Windows comenzó bien, pero mi movimiento del ratón fue errático y no podía controlarlo. Bien, (estoy seguro), el portátil piensa tengo un ratón serie conectado.

Solución: Bueno, en primer lugar, he intentado desconectar el PL2303 hasta después de la computadora portátil cargada Windows. Todavía hizo lo mismo.

Así que lo tienes que hacer es dejar el PL2303 conectado pero Desconecte la alimentación eléctrica del Ublox. Entonces encendido del ordenador portátil para Windows, entonces para alimentar la Ublox.

Que no tienen este problema.

Está bien, así que una vez que la Ublox tiene poder tarda un minuto o dos para que pueda empezar. (Supongo que esto se llama un arranque en frío). El LED verde en el Ublox empezará a parpadear.

Haga clic en el icono de Ucenter.

Haga clic en seleccionar dePuerto receptorel COM # que tu PL2303 aparece como. El mio es COM 5.

Haga clic en velocidad de transmisión del receptor seleccionar 9600.

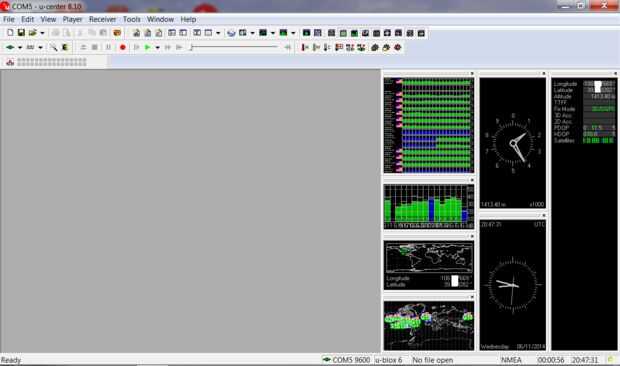

Usted debe ver alguna actividad en el lado derecho de la screen(see picture)

Nota: en la parte inferior, muestra Com5 9600 ublox 6 y NMEA

Las pantallas en el centro muestran información de los satélites.

La pantalla de la derecha muestra la latitud, longitud y altitud.

Nota: FixMode es 3D/DGPS.

Diferencial sistema Global de la posicionamiento (DGPS) significa que WAAS está trabajando.

Sugerencia: Especialmente en interiores, este puede decir 3D. También los PPR pueden tardar varios minutos antes de que muestra.

Configuración de Ublox Neo - 6M. Lo que hice es:

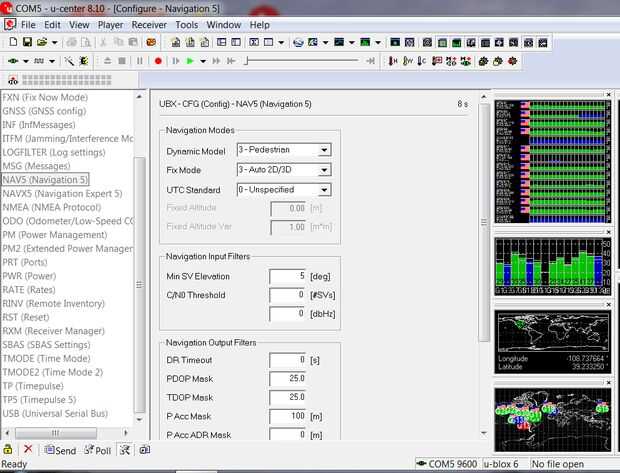

Ver- vista de configuración (ver imagen siguiente)

NAV5

Modo NAV

Modelo dinámico: peatonal

Modo de corrección: Auto 2D/3D

Estándar UTC: USNO(GPS) {no guardar??}

Haga clic en Enviar esquina inferior izquierda

Nota: Modo peatón probablemente no hará mucha diferencia pero para mi uso es más preciso. Ver ProductSpec

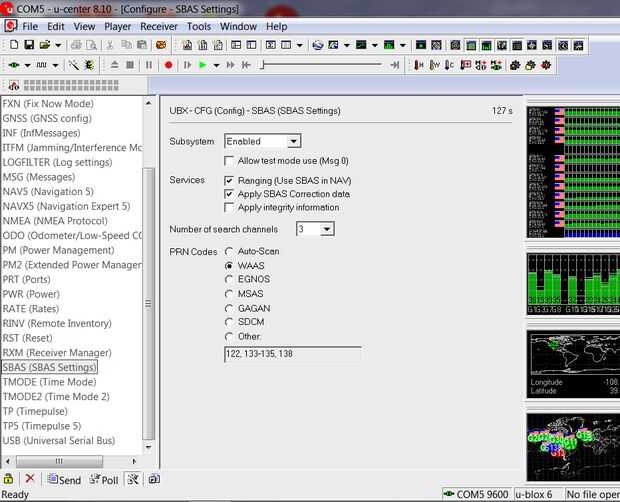

vista de configuración de la vista (ver imagen siguiente)

Subsistema: habilitado

Servicios: que van

Solicitar datos de corrección SBAS

Número: 3

Códigos PRN: WAAS

Haga clic en Enviar esquina inferior izquierda

Nota: Esto obliga WAAS. El término más general es SBAS (sistemas de aumento de espacio base)

Nota: Hay otras configuraciones que se pueden cambiar como velocidad en baudios y la frecuencia de muestreo.

Bueno, los dos envía encima de enviar al GPS de Ublox pero no guarda. Para guardar, haga lo siguiente.

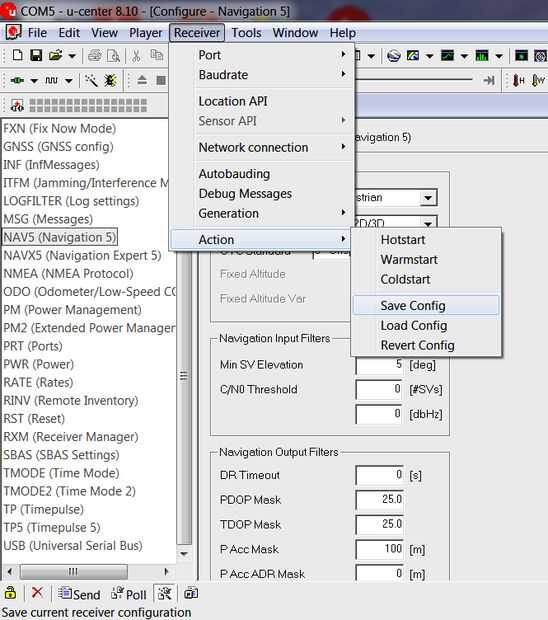

(ver imagen siguiente)

Menú principal

Receptor

Acción

Guardar configuración

Esto guarda a (creo) la EEPROM en la placa de Ublox-neo - 6m.

ADVERTENCIA: Cierre ' u-center' antes de desconectar el GPS. De lo contrario se trabe u-centro y obtendrá una pantalla azul.

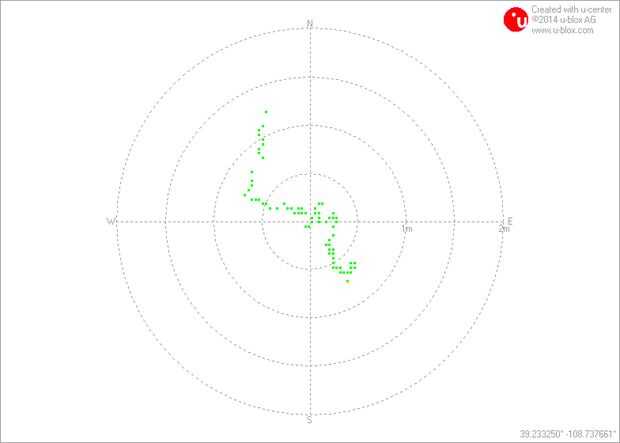

La siguiente imagen muestra el mapa de desviación. Cada muestreo GPS muestra en amarillo, que cambia a verde cuando se produce el siguiente muestreo. Esto demuestra que las lecturas han mandilado cerca de dos metros.

Centro de U tiene un montón de otras características, uno me gusta Google Earth. Mostrará la ubicación de GPS en Google Earth.

Por lo es lo que he aprendido acerca de Ublox-neo - 6m hasta ahora.
