Arduino te permite jugar Atari 2600 y ZX Spectrum utilizando un controlador NES (2 / 4 paso)

Paso 2: El circuito de 'grande'

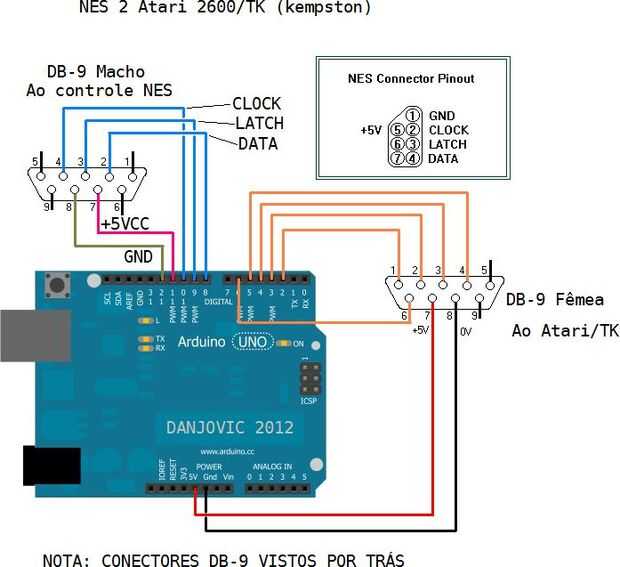

El circuito usa sólo la Arduino y un par de conectores. El código es muy pequeño, por lo que cualquier placa Arduino se hará.  Pero de cualquier manera aquí sigue la lista.

Lista de materiales:
-Arduino 1 (cualquier versión hará)
-2 conectores DB-9 macho. Uno para el controlador 'genérico' de NES y otro para el dongle de prueba
-1 conector DB-9 hembra, para enchufar el Atari.
-5 Leds para el dongle de prueba
-5 resistencias de 330 ohmios 1/4 Watt para el dongle de prueba
-Buch de cables

Por supuesto es posible reutilizar el cable viejo de Atari Joystick en vez de la hembra DB9 más cables.
También es posible cortar el cable del regulador NES y conectarse directamente a Arduino, pero usted debe identificar los cables en el cable.
