Arduino Steuerung zum Brauchwasser/Abwasser von einer Waschmaschine sparen

Beschreibung des Projekt´s Brauchwasser ahorrar

Die Kosten für Energie und Wasser steigen auf einem unverschämten Maß un, und deshalb sollte man sich machen de Gedanken wie hombre Energie und Wasser sparen kann, vestir hombre seinen Geldbeutel schonen kann.

Beschreibung des Projekt´s:

Zweifacher Ultraschall - Sensor Abstandsmessgerät für einen Spülkasten mit Magnetventiel zum Steuern von Frischwasser bzw. gebrauchtes Duschwasser aus einem tanque por Gartenpumpe oder ohne Hauswasserwerk Druckschalter. Tintas base der Software guerra ein Demoprogramm um mit zwei Ultraschallsensoren trenzado eine Entfernung / Abstand zu einem aquí zu messen.

En diesem caída wird der Abstand zum Wasser en einer Regentonne gemessen. Wenn im Spülkasten ein Abstandswert größer z.B 10 cm ansteht, und im tanque ein Wert kleiner 60 cm ansteht, wird morir Pumpe un und das Magnetventil ausgestellt und umgekehrt.

Dietmar von Malke, Königslutter.

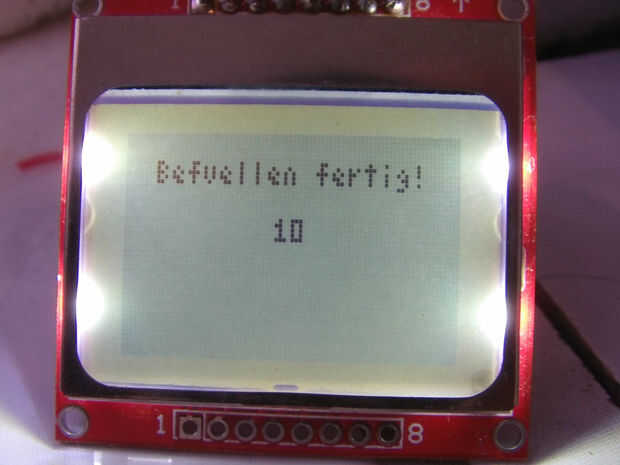

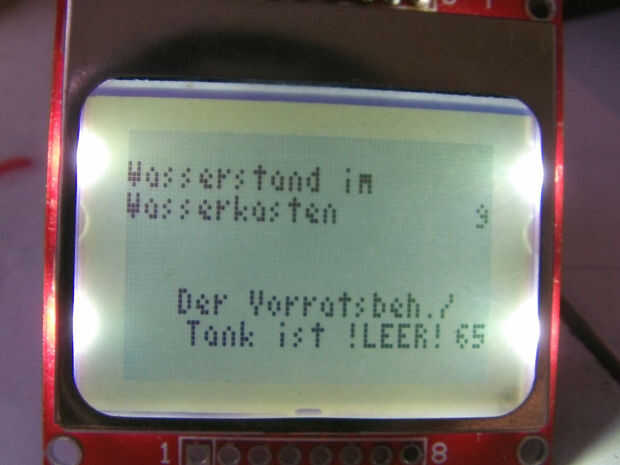

Mit Hilfe von zwei Ultraschallsensoren wird der Abstand im Wasservorratsbehälter tanque und im Wasserkasten für die Toilettenspülung ermittelt. IST im Wasserkasten ein parametrierter Wert (P.e. 10 cm) Abstand vom Wasser bis zum ermittelt Sensor, meldet das LCD als Anzeige "Befüllen fertig"! Wird dieser Wert überschritten libro sich die Anzeige auf "läuft Befüllen". En dem beigefügten Programm für Arduino sind hinter den Meldungen noch die Abstandszahlen en Zentimeter sichtbar.

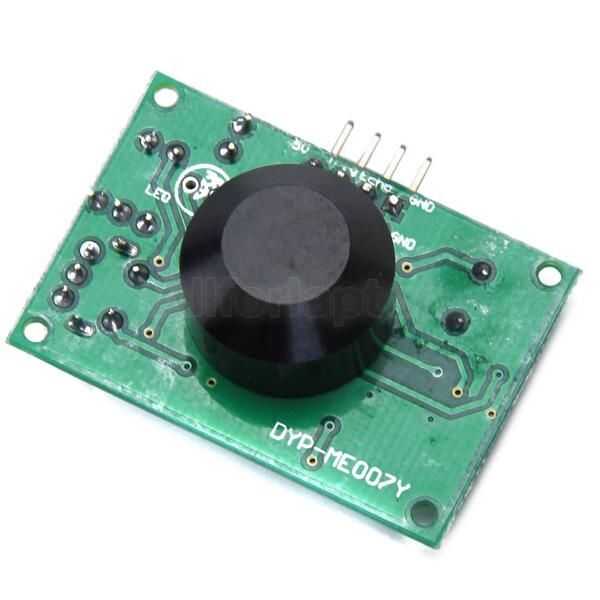

Der Abstand zum Sensor sollte así gewählt werden, das bei Schaumbildung kein Schaum un den Sensor kommt, das die Sensoren nicht Wasserfest sind. Dennoch läuft das sistema bei mir jetzt schon einige Monate, ohne Sensoren tauschen zu müssen. (Actualización 19.12.2015) Inzwischen habe ich die Ultraschallsensoren im Vorratsbehälter ausgetauscht, da einige Sensoren durch cordial Wasser verrostet sind, und ein así falscher Wert ermittelt wurde. Das konnte durch einen Wasserfesten Sensor behoben werden, die ich bei ebay für aprox. 11 euros pro Stück gefunden und ausgetauscht habe. Im Wasserkasten ist immer noch der "preiswerte Sensor" denn diese Sensoren können auch kleine Abstände kleiner 10 cm ermitteln. Die Wasserfesten können nur größere Entfernungen bis aprox. 15cm ermitteln, und bei kleineren Abständen wird dieser Sensor Null anzeigen, denn er ist außer dem Erfassungsbereich. HABE zur hochgeladen Anschauung Bilder, die die Sensoren Zeigen. Sensor der mit den beiden silberfarbenen zylindrischen Teilen auf der Platine ist der preiswerte 1 Euro Sensor, das andere Bild incluye den wasserfesten Sensor mit dem einen schwarzen remitente / Empfänger. (Actualización 19.12.2015 Ende)

Diese Zahlen kann man später aber auch auskommentieren, damit die Zahlen nicht mehr sichtbar sind. Zum Parametrieren finde ich es aber sehr nützlich. Natürlich wird das Magnetventil und die Pumpe entsprechend der adopción un bzw. geschaltet Aus. Bedingung kann sein, das der tanque leer ist, und deshalb darf nur das Magnetventil für das Frischwasser geöffnet worden sein. Tanque de der IST mit schon einmmal gebrauchten gefüllt Duschwasser, muss das geschlossen Frischwasserventil, und das Magnetventil für das Wasser im tanque geöffnet sein, ebenso muss die Pumpe angeschaltet sein. Alles wird wieder zurückgesetzt, wenn der Wasserkasten befüllt wurde, und das Befüllen erfolgreich abgeschlossen ist.

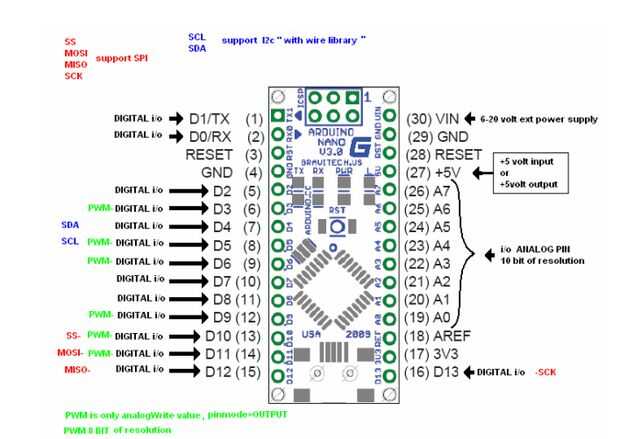

Ein Rückschlagventiel sollte en die zu befüllende Leitung eingebracht werden, da nach Abschalten des Magnetventils sonst das zurücklaufende Wasser unangenehme Geräusche macht, außerdem und die Pumpe bei jeder Befüllung des Wasserkastens länger laufen muß! En diesem Projekt wurde ein Arduino Nano Pro als 5 Volt versión benutzt. Mueren Ein und Ausgänge des kleinen Arduino reichen aus, um das pantalla, und die Pumpe mit Magnetventile anzusteuern.

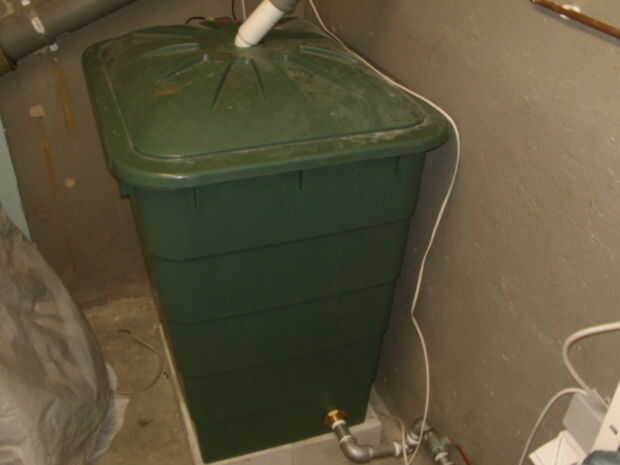

Das Abwasser der Dusche wird mit HT Rohre (grau) en den tanque geleitet. En dem Rohrwerk dient ein Teesieb mit 4 cm Durchmesser als filtro, das Teesieb passt hervorragend en dem HT Rohr hinein, ohne es bearbeiten zu müssen. das Rohr, das dem Teesieb untergebracht ist, ist ein Anschlußstück, eigendlich vorgesehen für den Anschluß estoy Waschbecken, en das dem Rohr vom Waschbecken en eine Gummiedichtung eingeführt wird.

Das Gummiestück herausgenommen wird, dann das Teesieb hineingesteckt, und danach das Gummiestück wieder eingesetzt. MIT dem Teesieb werden Haare usw. aufgefangen. (Das Sieb muss, ca. alle zwei Wochen bei Befüllung durch die Waschmaschine, gereinigt werden).

Inspiriert hat mich ein Video de Youtube, en dem zu sehen wie solch ein Projekt gezeigt wird, die für de aber Badewanne, ist, und nicht mit einer Arduino-Steuerung. (Selbst Bitte suchen). Das ganze Projekt hat mir mit Verrohrung, Pumpe, Lötzin und der Elektronik aprox. 150 euros gekostet. Wenn man dagegen sieht, era hombre durch das Projekt en einem 3-4 Personenhaushalt sparen kann, dann hat sich este Projekt schon nach etwa 6 Monaten amortisiert. BEI Fragen bitte eine PN un mailto: dietmarma

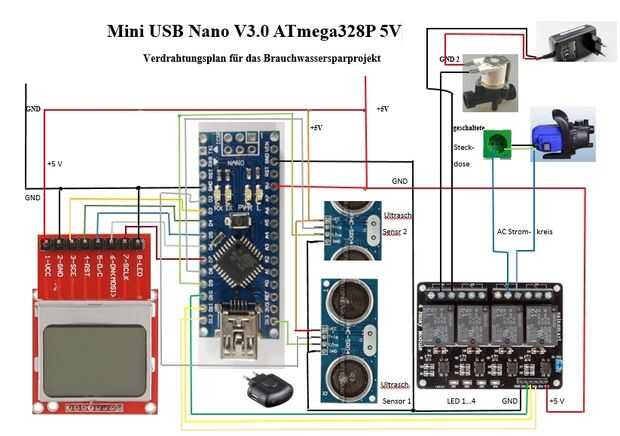

Im Praxistest hat sich herausgestellt, das von Zeit zu Zeit pantalla LC das nichts mehr resultados sombrero. Durch ein Reset konnte dieser Umstand vorübergehend behoben werden. Das ist aber nicht befriedigend, deshalb habe ich eine Freilaufdiode Typ 1N4001 o.ä. soy Magnetventil angebracht, dado en der Zeichnung / Verdrahtungsplan nicht eingezeichnet ist.

Muere Kathode muss un der Plusleitung und die ánodo un dem Minuspol angebracht werden. Monja bleibt das pantalla vollständig y Bisher konnte ich keine Ausfälle verzeichnen!

Inzwischen wurde este Projekt mit einem zweiten Behälter erweitert, das der Abwasser der Waschmaschine

auffängt, und eine zweite Arduino-Steuerung steuert wieder eine Gartenpumpe und befüllt den ersten Behälter.

Grafiken im WEB escolar, das hombre am meisten Wasser für die WC Spülung und für das Waschen der Wäsche benötigt, und eben dort setzt das enorme Sparpotential mit diesem Projekt una.

Etiquetas: Arduino, Wasser
