Arduino + Stepper Motor cámara deslizante (2 / 6 paso)

Paso 2: Motor de engranaje y caja de cambios marca II

Usé el mismo hardware básico Mark I, sin embargo quería más del engranaje abajo el movimiento. No estoy seguro exactamente el cociente del engranaje (pero sé que esto puede ser calculado).

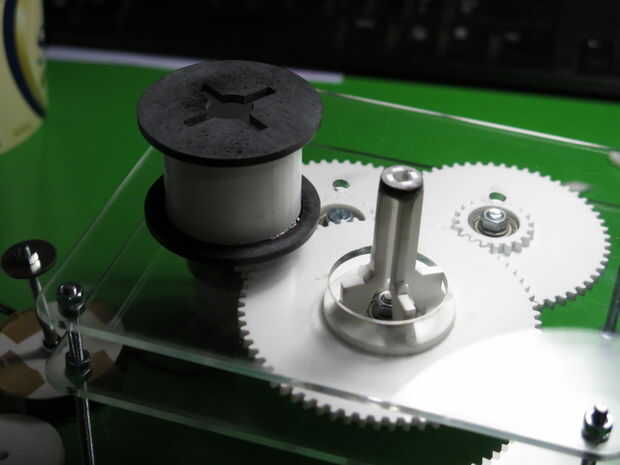

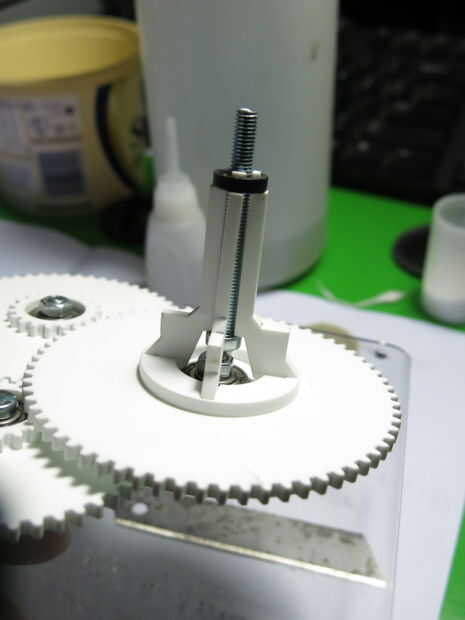

He desarrollado un portabobinas que permitirían para el fácil retiro y volver a la bobina del carrete de tripa de pesca.

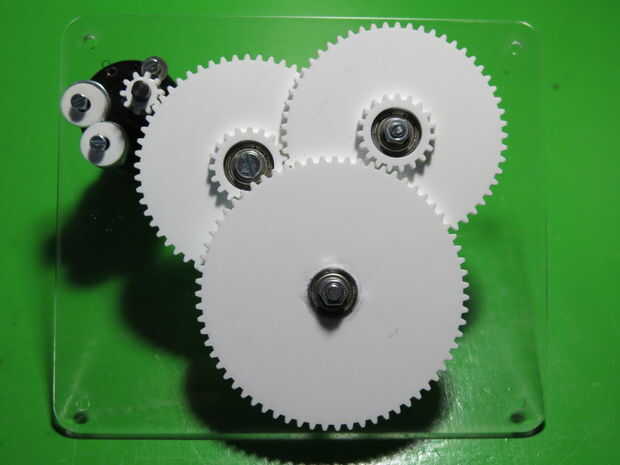

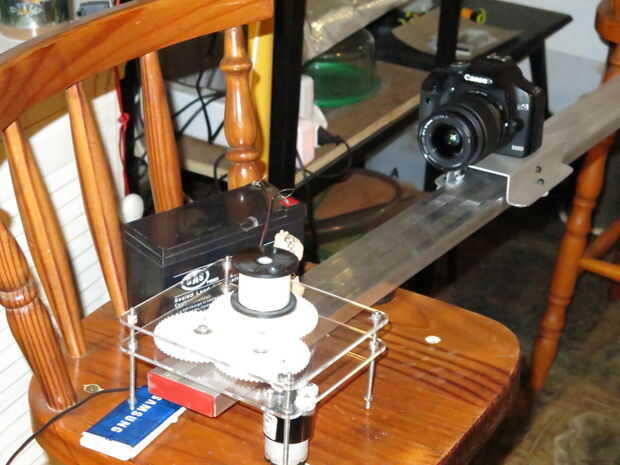

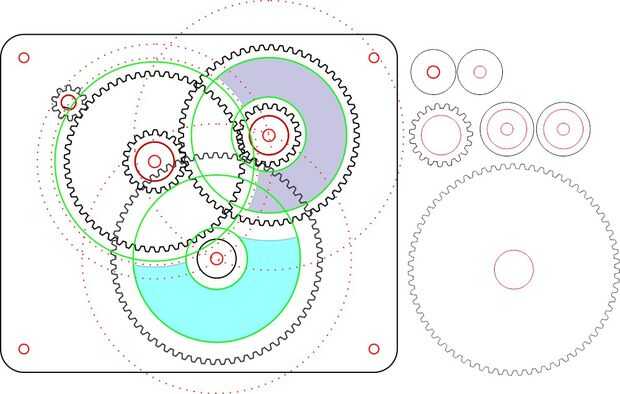

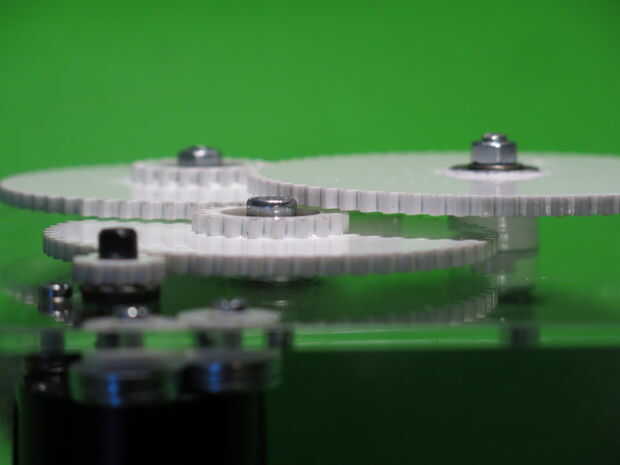

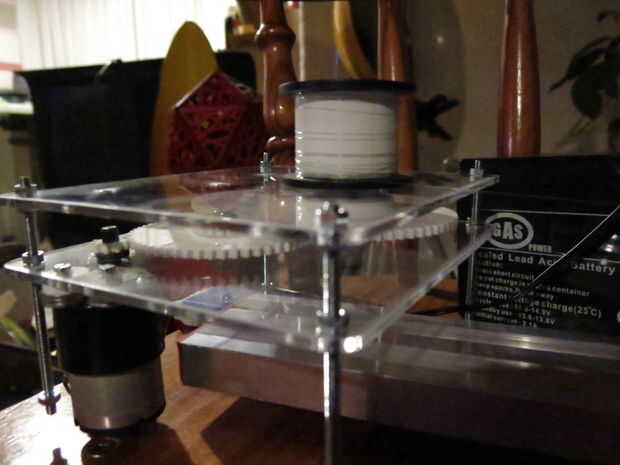

Se puede ver que la planificación cuidadosa en CorelDraw traducido efectivamente en la unidad de caja de engranajes montada. El resultado final es muy frágil, incómodo y difícil de utilizar.

Aunque estaba muy contento con la sensación del prototipo fabricado: funcionalmente no me permitió la versatilidad necesaria en experimentar con el timelapse. Esta unidad es todavía limitada a una sola velocidad. Sin embargo pude fabricar bobinas de diferentes diámetros para manipular el carrete engranaje, sin embargo esto es donde me di cuenta de que Arduino es la puerta siguiente de llamar a.
