Arduino sistema domótico (mediante Bluetooth) AHA por PYT (2 / 6 paso)

Paso 2: Montar la electrónica

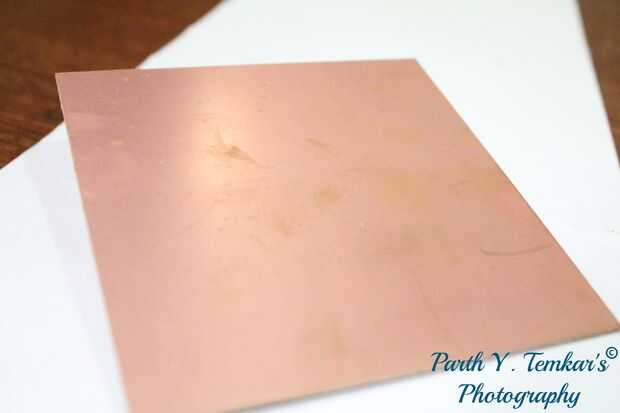

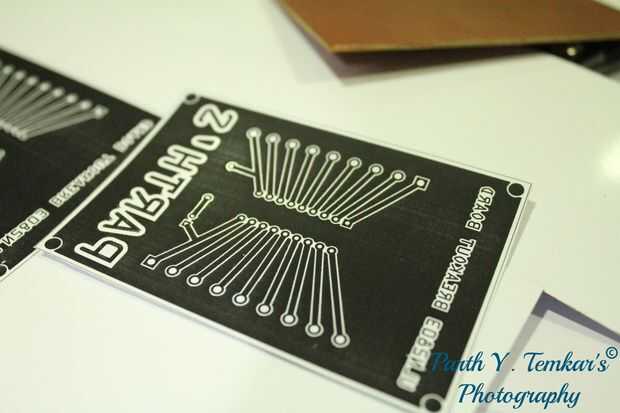

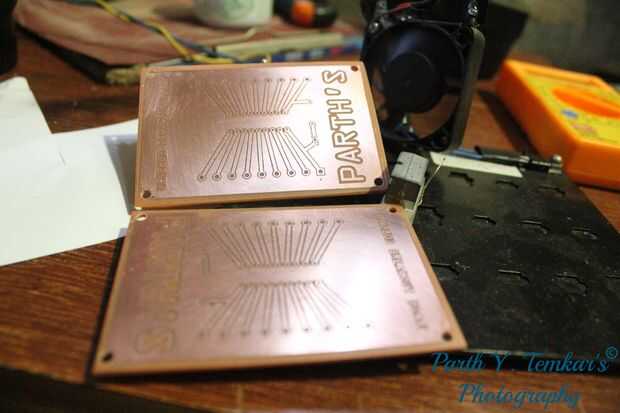

Ver los pasos para hacer la impresión del Pcb

MÉTODO DE TRANSFERENCIA DE TONER

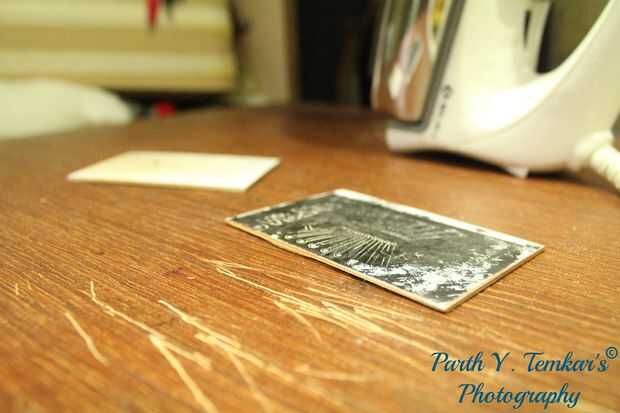

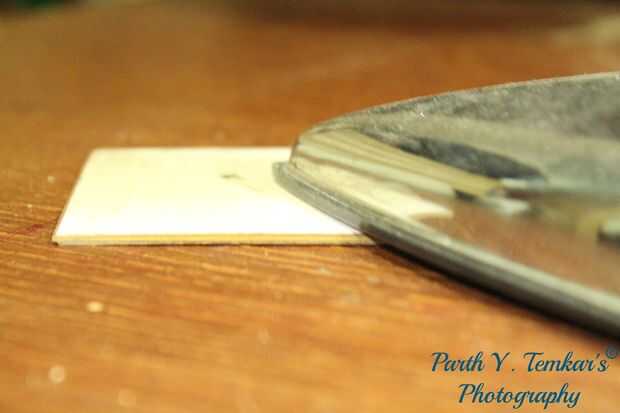

MÉTODO DE PLANCHADO

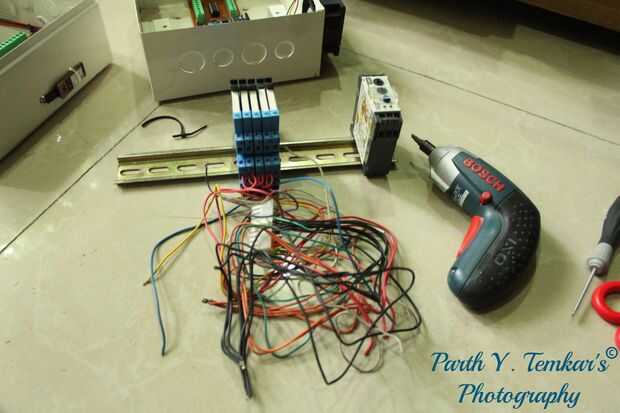

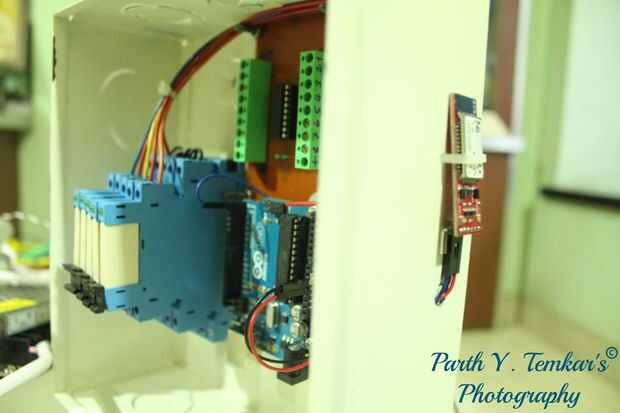

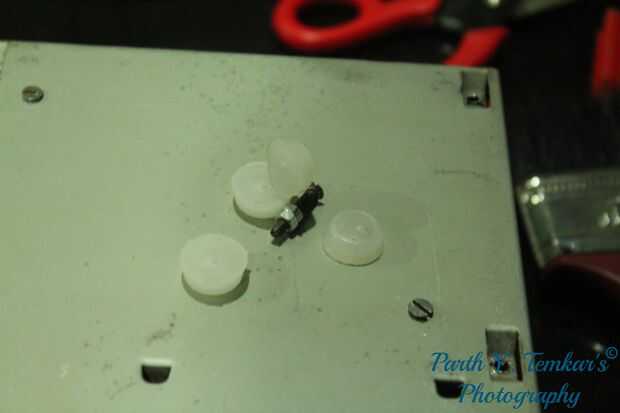

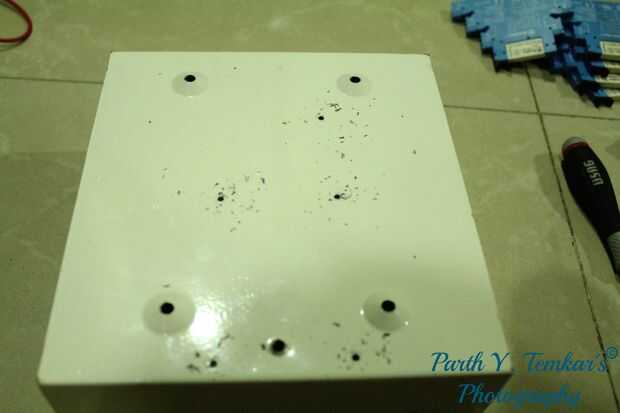

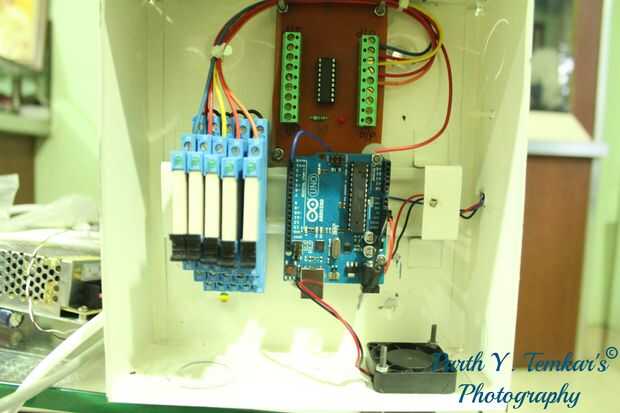

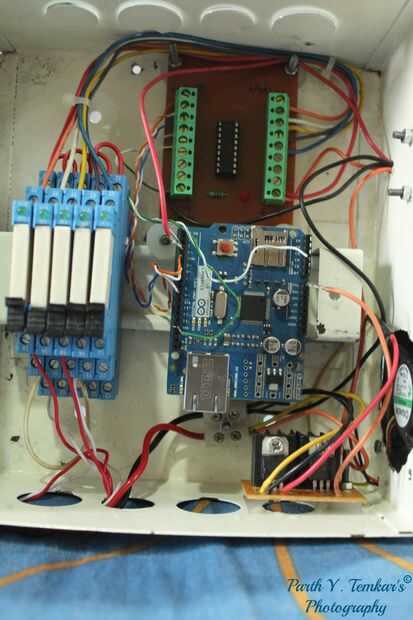

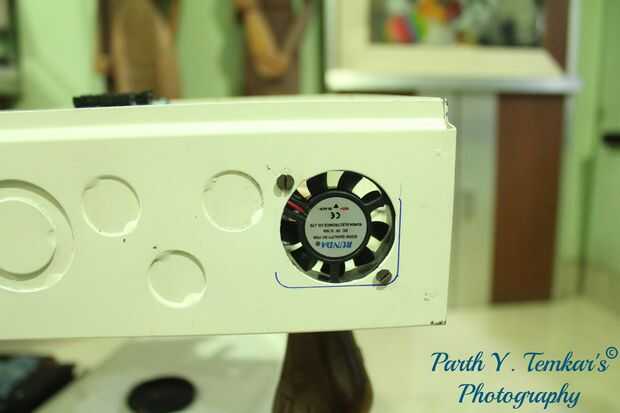

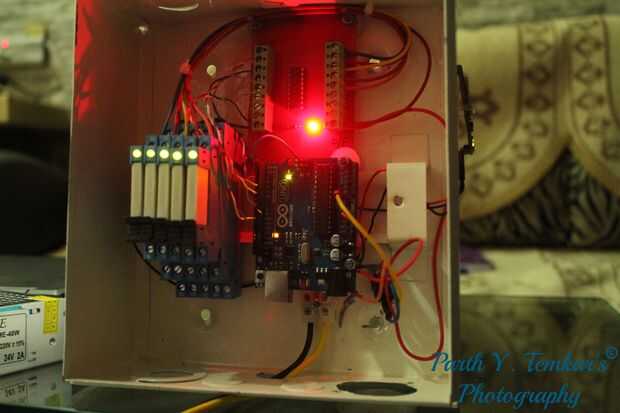

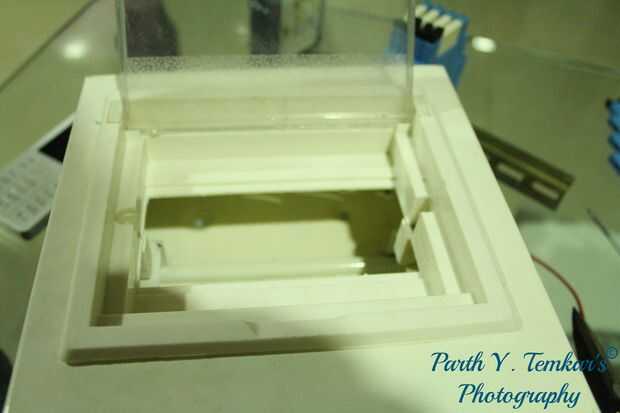

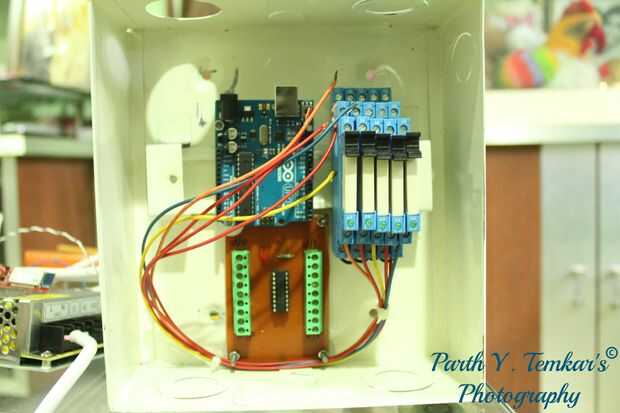

A continuación, instale todos los componentes en el gabinete como por You ' r necesita...

Por favor ver las fotos para obtener las Ideas.

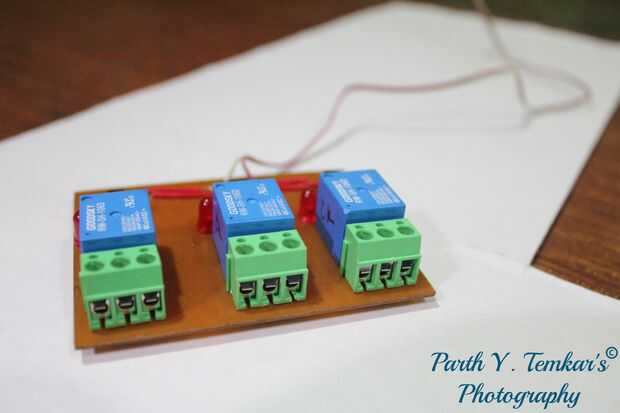

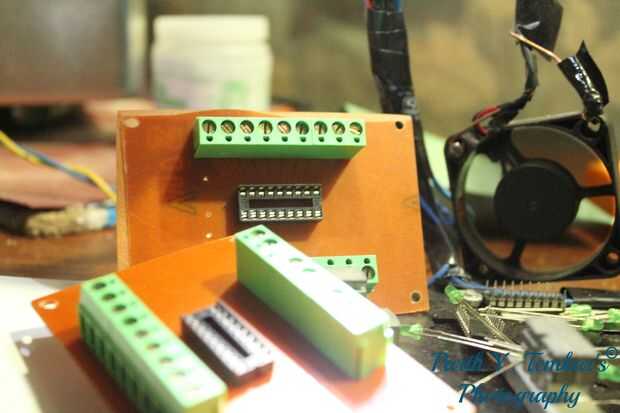

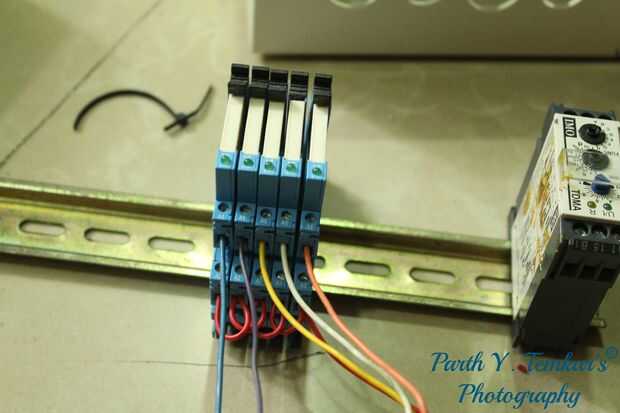

Usted puede incluso hacer tu propia placa de relé...

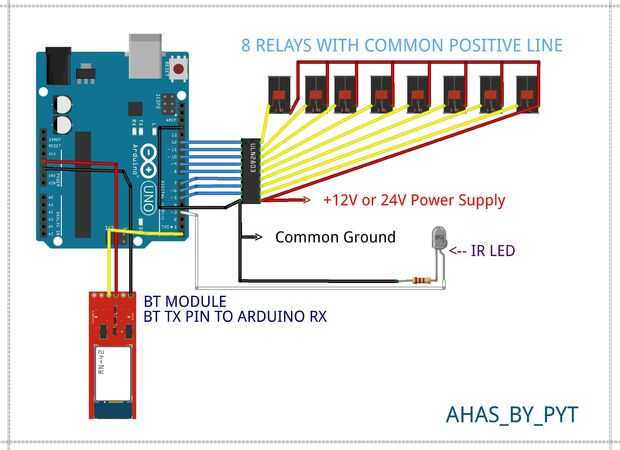

Hacer el cableado según el diagrama del circuito su muy Simple.

Sorrry que he conectado solamente 8 relés que hay una opción para 9 relés que debe agregar un ULN2803 más.

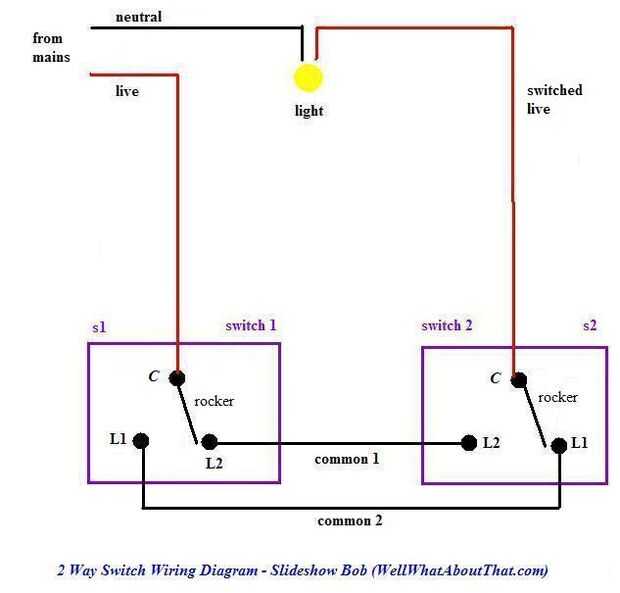

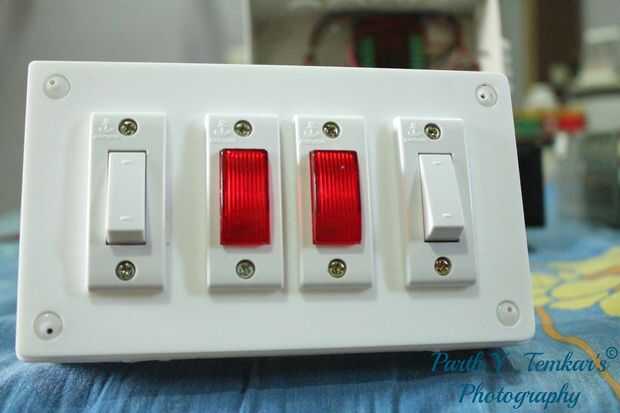

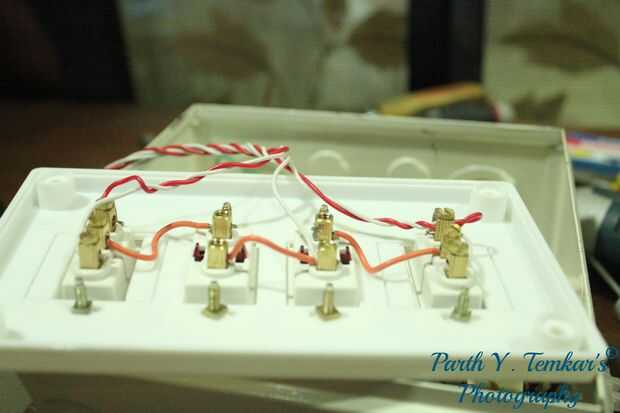

Por favor mira el video para ver el cableado del interruptor de 2 vías y ver las fotos.

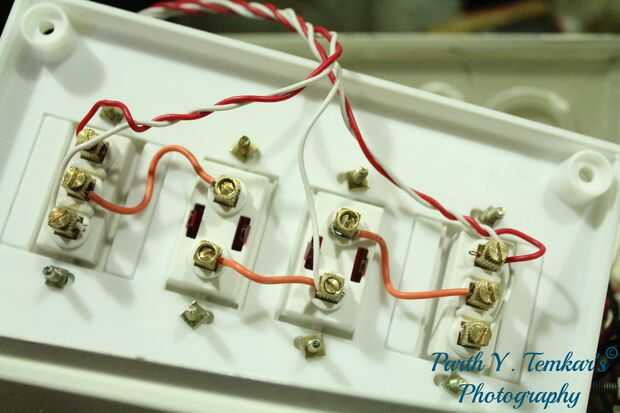

lo único que se necesita cambiar en el cableado del interruptor es que en vez del conmutador 1 Conecte el relé que tiene 3 pines.

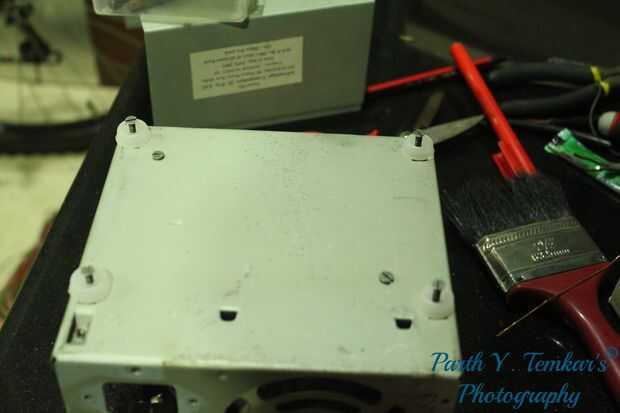

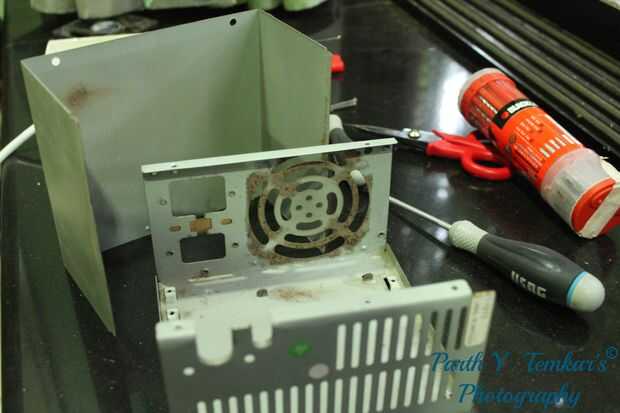

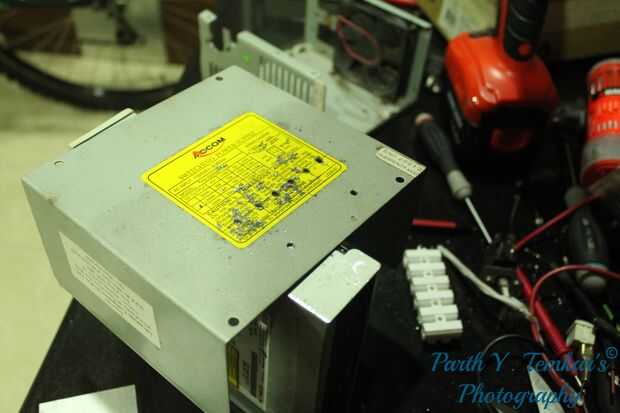

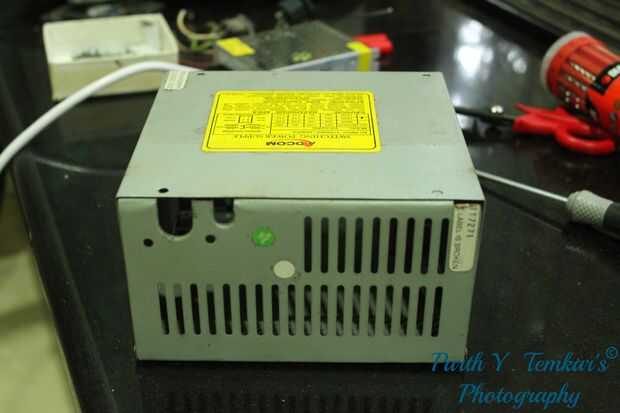

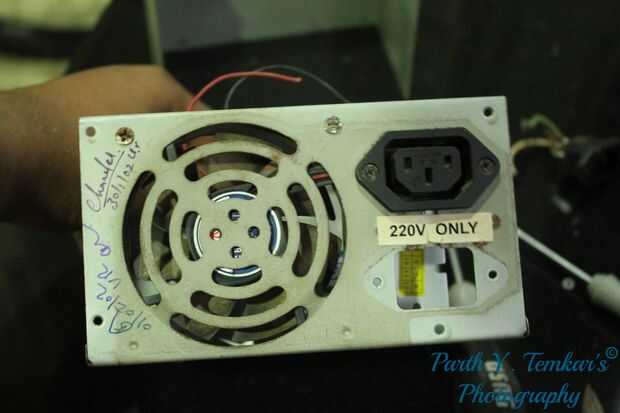

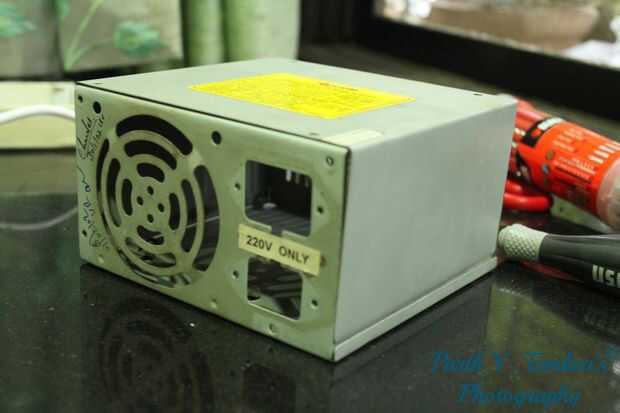

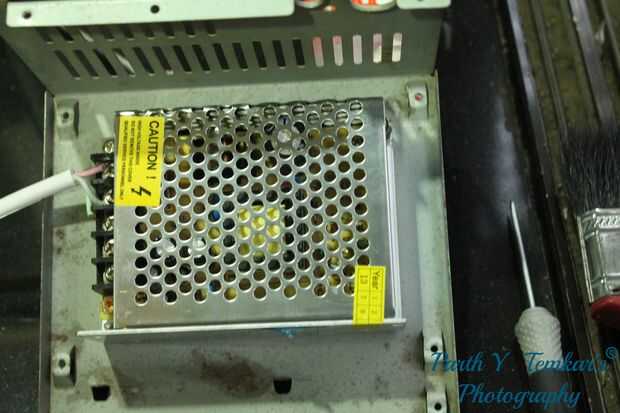

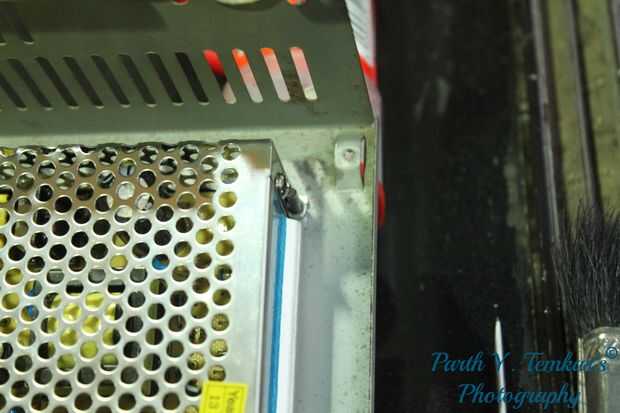

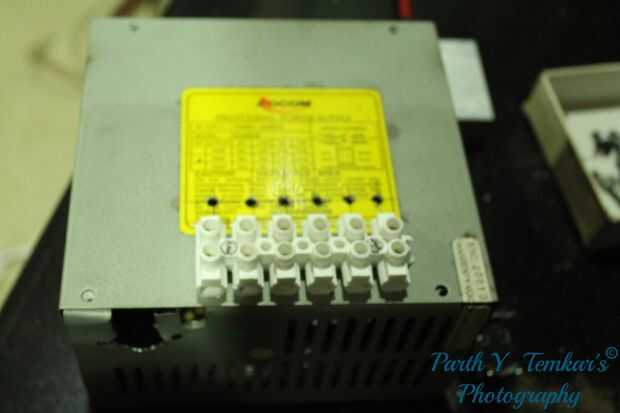

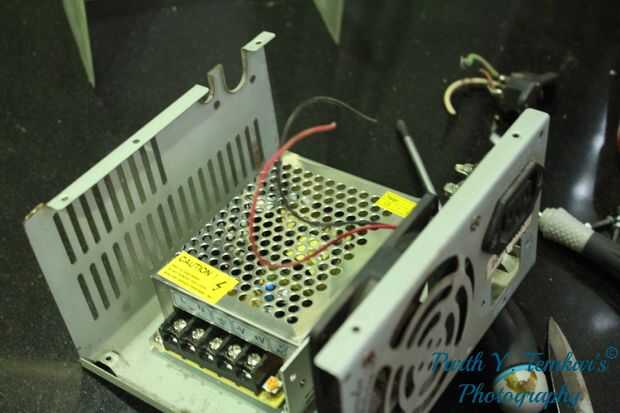

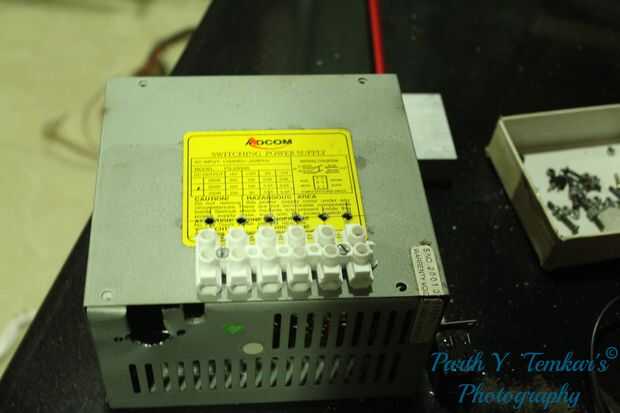

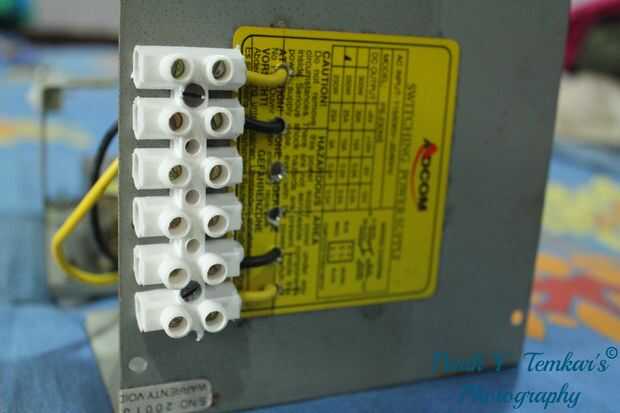

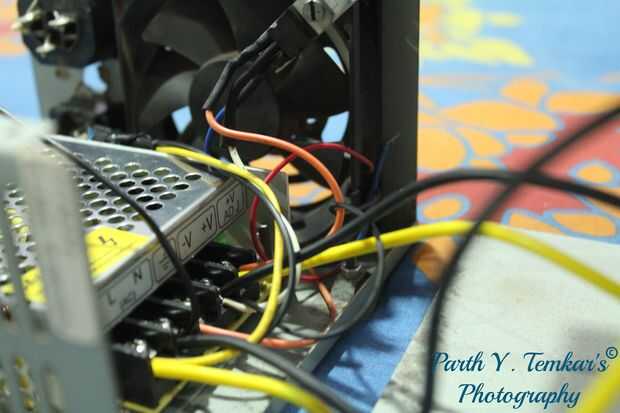

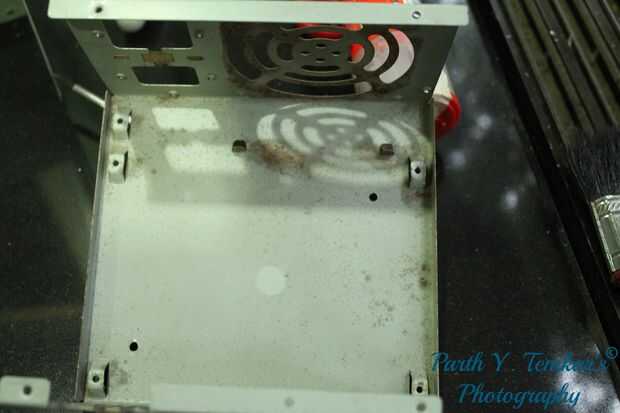

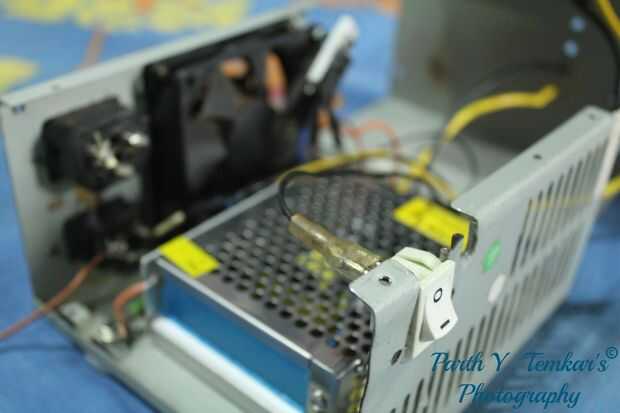

Incluso he ubicado la alimentación en una cabaña de smps.

mal sugerir para ver todas las fotos que he publicado para obtener la idea
