Paso 1: El circuito

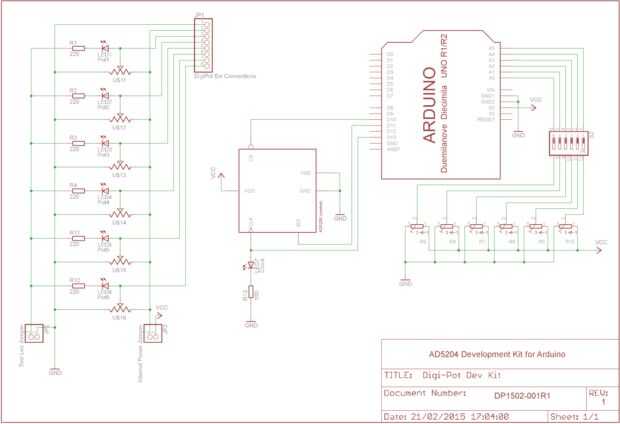

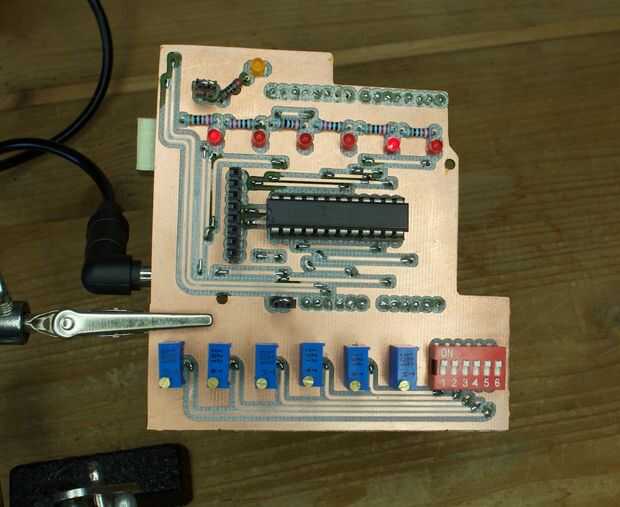

Como se puede ver en los esquemas del circuito, se divide en tres partes:
1. prueba de LED y el potenciometro Digital conector externo
Cada salida del potenciómetro digital es accesible en un pin del conector JP1 (nombre DigiPot Ext conexiones) las mismas señales de salida están conectadas a seis LEDs de prueba para propósito de pruebas y desarrollo. Para evitar interferencias, se debe desconectar el puente JP2 (denominado Jumper Led Test) para excluir los LED del circuito mientras trabajaba junto a un circuito de control.
AD5206 es alimentado por los 5VCC de Arduino pero aceptar como potenciómetros de referencia una tensión variable entre 1,5 y 5 V. Para utilizar un diverso voltaje de dos pines de Arduino VCC el primero de la JP1 conector debe usarse para alimentar los potenciómetros AD5206 y se debe desconectar el puente JP3 (llamado Puente de energía interna), para excluir la referencia de tensión interna de Arduino.
2. el circuito AD5206
La parte central de los esquemas incluye las conexiones a la placa Arduino de la AD5206. He añadido el LED7 para monitorear la señal del reloj SPI cuando el micro controlador envía datos al dispositivo.
Nota: los potenciómetros digitales de la AD5206 son internamente trabados: Esto significa que cuando el circuito está encendido, el dispositivo retiene el último valor enviado.
3. prueba y ajuste trimmers
Para ser utilizado para propósitos de prueba o preset valores independientes en cada Potenciometro digital, he añadido 6 recortadoras conectados con la seis entradas analógicas del Arduino. En el caso de usted necesita uno o más puertos analógicos gratis para tus proyectos los trimmers pueden desactivarse con el interruptor DIP S2.
¡ ADVERTENCIA!
Cuando se conecta el escudo Arduino a un circuito externo a través de las señales en el conector JP1, debe poner la señal GND (JP1-pin1) en común con el otro circuito.
