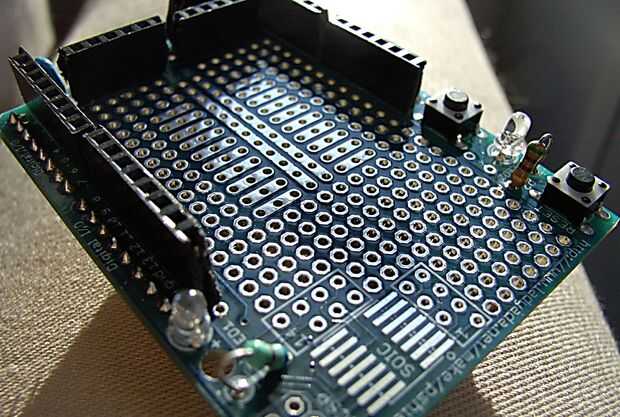

Paso 5: Rellenar el costado del componente
resistencias de limitación de corriente en el costado del componente de la protoboard.
2) opcionalmente podemos agregar encabezado mujer tiras en el suelo y + 5v
tiras de la distribución o los autobuses. Esto podría ser útil para futuros mods.

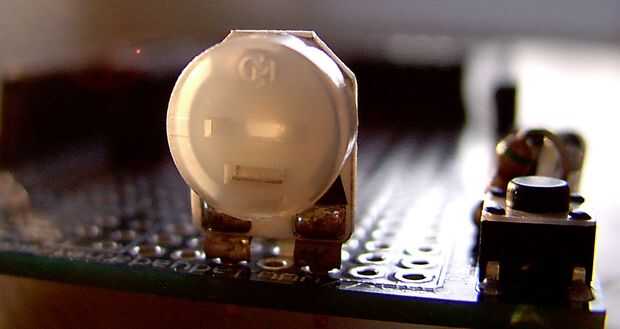

3) posición y montar un trimpot mini de 10 K, que proporciona el contraste
ajuste de la pantalla LCD. El borde más lejano de la Junta Directiva es un buen lugar
para pegarlo, así que no consigue en el camino de los otros cables.

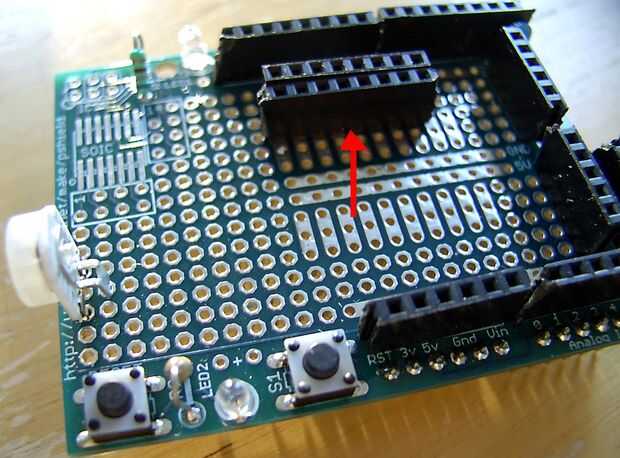

4) ahora es el momento para agregar dos filas adyacentes de headers hembra 8 pines para el

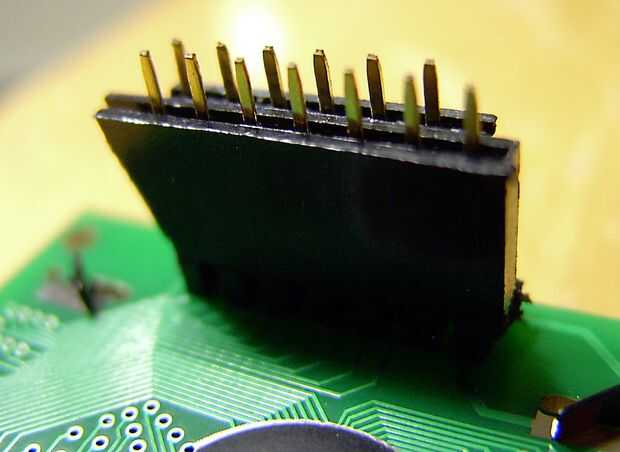

LCD. la forma más sencilla de hacer esto es presionar a las dos filas de encabezados sobre
anterior los pernos soldados en la pantalla LCD. Luego coloque dos filas como una unidad
en lugar, voltee la placa y les de la soldadura.
Las cabeceras de 8 pines dan la opción de usar una pantalla LCD con retroiluminación,
que tiene 16 pines. En una pantalla sin retroiluminación, los pines 15 y 16 son
no se usa.

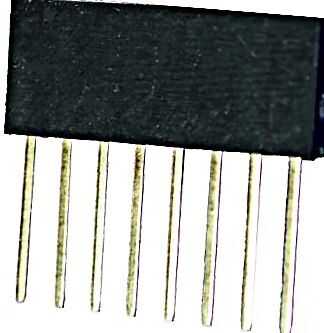

Si está disponible, los headers hembra "apilables" alto son agradables porque
los pernos darán accesible soldadura puntos de amarre en la parte inferior de
el protoboard. Después de soldar, corte de los extremos del perno y el alambre del exceso.
