Arduino powered musgo y fachada Solar elemento (2 / 11 paso)

Paso 2: Los componentes requeridos

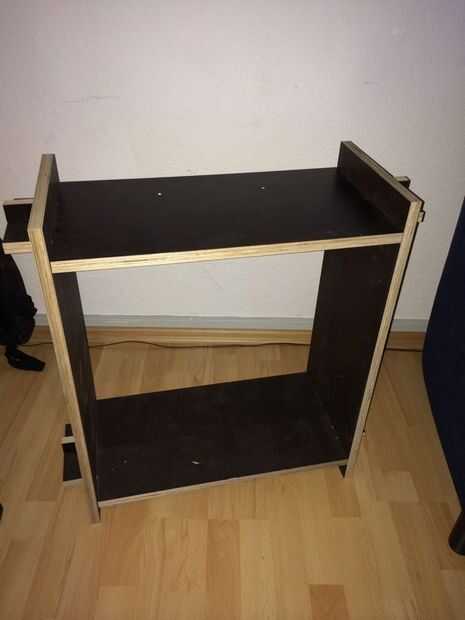

marco: 525 x 525 x 280 mm (esto tenemos al principio de nuestro proyecto, véase el cuadro)

Arduino Uno

3 x motor paso a paso (hemos utilizado El Motor de pasos con Cable)

3 x controlador de motor (hemos utilizado A4988)

3 x (hemos utilizado SKF BA 9) rodamientos de bolas

sensor de polvo óptico (hemos utilizado GP2Y1010AU0F)

sensor de luminosidad (hemos utilizado TSL2561)

RGB-LED (hemos utilizado WS2812-Breakout)

sensor de temperatura (hemos utilizado NTC termistor 4,7 k Ohm B57164K)

3 x contacto reed (hemos utilizado contacto reed)

3 x Foto voltaico panel 465 mm x 160 mm (no pudimos estas)

hombre de conector coaxial de corriente (hemos utilizado Steckverbinder-Buchse)

12 V/DC power suministro de 1000 mA (hemos utilizado Stecker Netzteil)

batería de plomo regulada válvula de 12 V 0,8 Ah (hemos utilizado este) + control de carga

resistencia de 150 ohm

condensador de 220uF

un montón de cables + mangueras que encoge

9 x 16 M3 tornillo con rosca

18 tuercas x M3 (utilizamos: Sechskantmuttern DIN 934 M3)

plexiglás 240 x 80 x 5 mm

acero varilla 6mm ø x 42mm

tubo de plástico 9mm ø x ø 7mm x 102mm (hemos utilizado dos plumas viejo)

musgo: 465 mm x 633 mm

imanes x 3

arandela x 3

3 x bisagra pequeña + tornillos

2 x sensor de humedad de suelo (construimos nuestras propias con estas instrucciones)

10mm MDF:

  • x 2: 525 x 525 mm (panel trasero interno y externo)
  • 1 x: 525 x 145 mm (caja del piso del panel superior)
  • 6 x la longitud del lado triángulo 115mm

5mm MDF:

  • 1 x: 525 mm x 150 m m (panel superior)
  • 3 x 465 mm x 160 mm ('lado solar' de prismas)
  • x 3: 465 mm x 108 mm (lado del musgo de prismas)
  • x 3: 465 mm x 103 mm (lado del musgo de prismas)
  • 1 x: 525 mm x 40 mm (caja de piso de panel frontal)
  • 1 x 525 x 30 mm (caja de piso de panel posterior)
  • 1 x 455 mm x 30 mm (caja de piso de panel central)

Sierra template.pdf
