Paso 2: Fabricación de la Junta Directiva y Asamblea

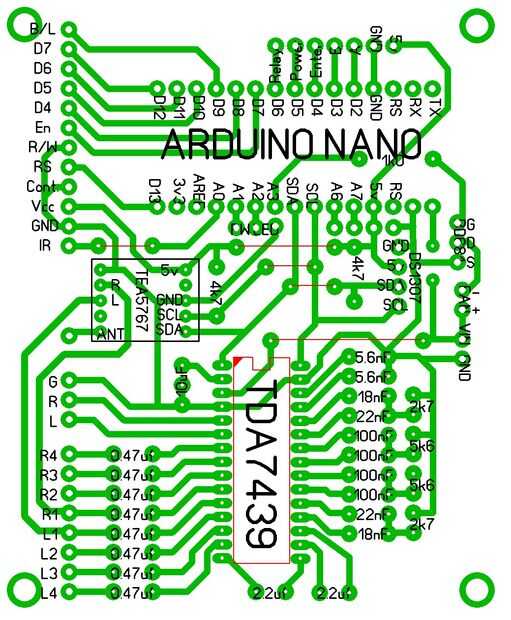

El archivo adjunto está en formato de diseño de Sprint. Se dispone de un visor gratuito de Abacom - vea la parte inferior de la página.
La mayoría de los agujeros son 0,6 mm con arduino y otros agujeros de perno encabezado 1 mm.
Una vez tienes el PCB terminado, revisar para cualquier cortocircuito o abrir pistas/almohadillas y limpiar como sea necesario.
Iniciar el montaje de la Junta, a partir de los enlaces (en rojo) entonces todos los resistores y condensadores. Si usted fuera la suerte de encontrar una toma de DIP30, instalar ahora también. Instale el módulo TEA5767, tomando nota de la orientación de la viruta. La parte del cilindro de plata (cristal) es más cercana a la arduino.
Instale el resto de las piezas según el diseño.
Puede instalar el RTC de algunas cabeceras. Usé un cabezazo femenino de un escudo de arduino recortado hasta 4 pines para darle cierta altura. Esto funciona bien.
Desde aquí, se supone que tienes un Gainclone funcional que está probado y verificado para funcionar con una fuente de señal simple tales como un reproductor de MP3 o PC. Asegúrese de que este es el caso antes de agregar la Junta para asegurar fácilmente puede aislar cualquier problemas.
