Arduino Powered camisa de partido (3 / 6 paso)

Paso 3: Probar el circuito

Si usted tiene experiencia con circuitos entonces puede saltarse esta parte.

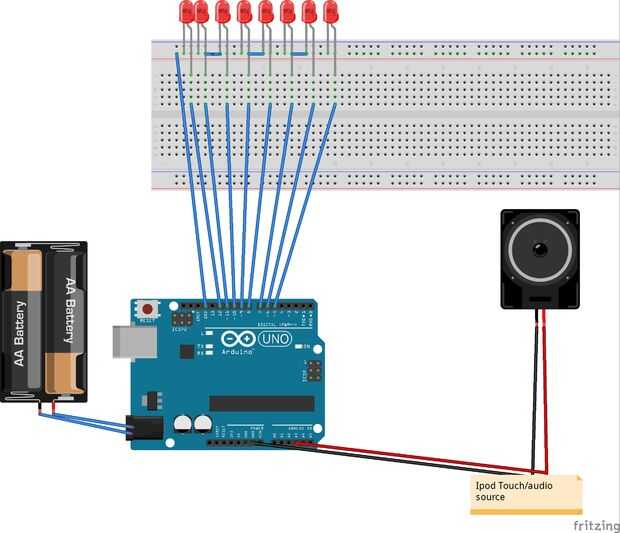

Este instructable, guiada por la creación de mi circuito. He hecho también disponible el archivo fritzing si quiere jugar con el circuito.

Debe conectarse la tierra del arduino a la pierna del cátodo de los leds. La pierna del ánodo de cada led se conectará a una salida digital. Tierra de la fuente de audio se conecta a la entrada de tierra en el arduino y el izquierdo o canal derecho se conecta a la entrada, de la analógica A3, en el arduino.

La tierra del altavoz va a tierra del cable de av, el anillo exterior. El positivo del altavoz va al positivo del cable av, el interior de correos.

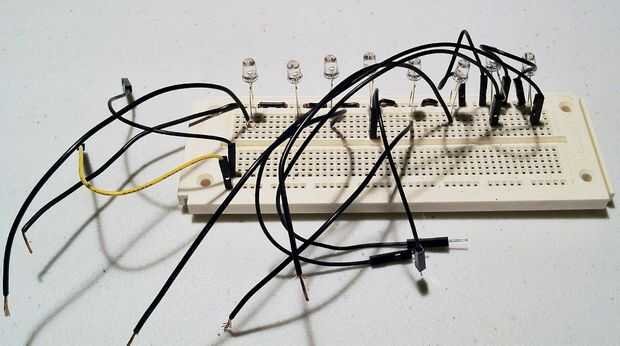

Una vez que tengas todo conectado conéctelo todo y probar el circuito. La luz debe parpadear en el tiempo con la música.
