Arduino PMW activado escudo de alta potencia o no escudo barato (1 / 7 paso)

Paso 1: Lo que se necesita

En primer lugar, la foto que usé es de otro tablero grabado al agua fuerte. Perdí la tarjeta micro del SD con las fotos de este PCB y mi grabador no funciona ya (como se puede ver por el color azul profundo), así que no puedo hacer otro escudo de inmediato.

Cosas de todos modos se necesita:
-Arduino Uno/Mega/all otros con similares pin configuraciones
-Una fuente de alimentación que puede entregar suficiente energía

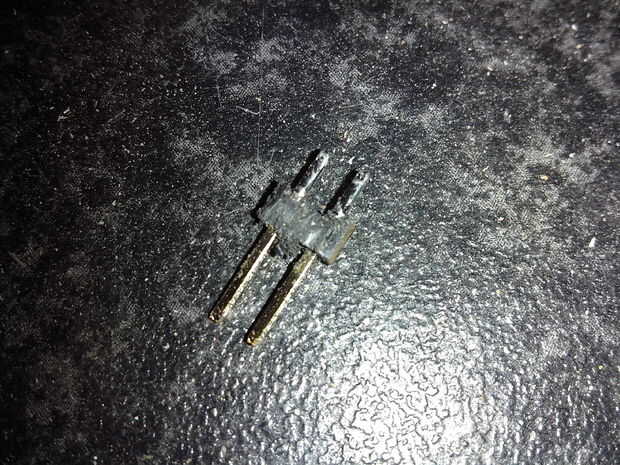

-Jefes, muchos de ellos
-Terminales de tornillo
-LED rojo normal + resistencia de 330 ohm
-zócalo 16 pines (DIP)
-Conductor del motor L293N
Dremel/Sierra
-Soldador / soldadura

Si vas a grabar la Junta (método de transferencia de tóner):

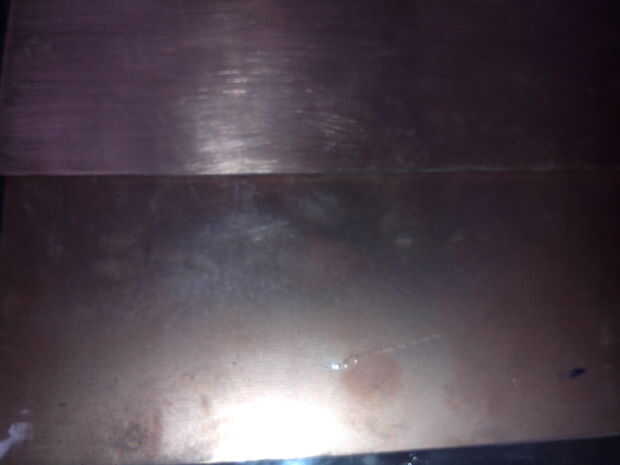

-una placa de cobre

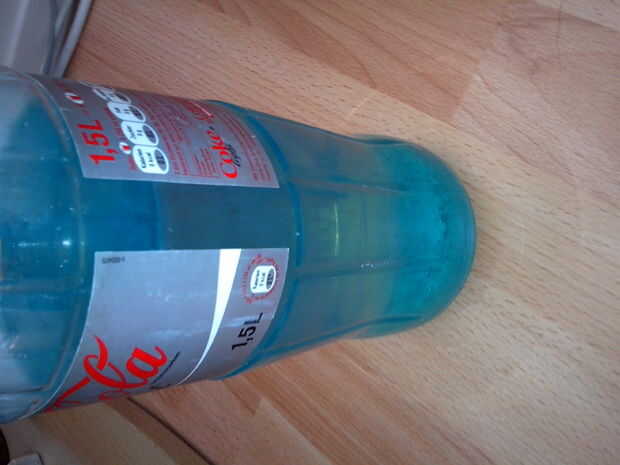

-persulfato de sodio (o cualquier cosa que se utiliza para el grabado, como cloruro férrico, persulfato de amonio, etcétera)

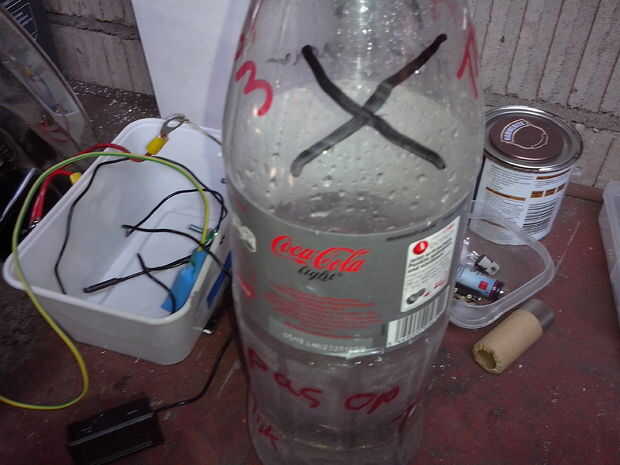

^-marca la botella está almacenando su grabador, por lo que saben no para beber!
-Papel de la foto
-Láser impresora capaz de imprimir papel grueso

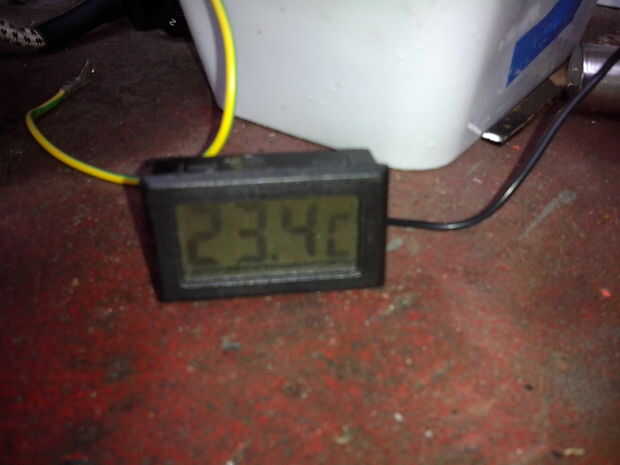

-Algo para calentar la solución de etch (yo usé una resistencia de 4 ohm de un coche, en una batería de 12V, uso un resistor grande o se derrita)
-Papel de lija muy fino
Disolvente/acetona

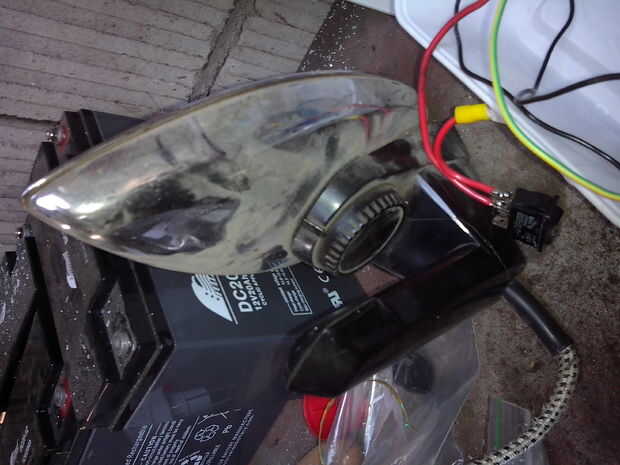

-Hierro

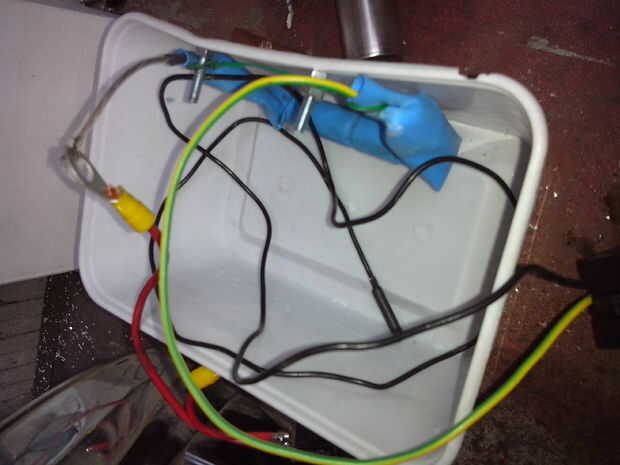

-Etch tanque/algo no hacen fuera del metal en el que puede grabar (yo usé una cosa de plástico del alimento chino)

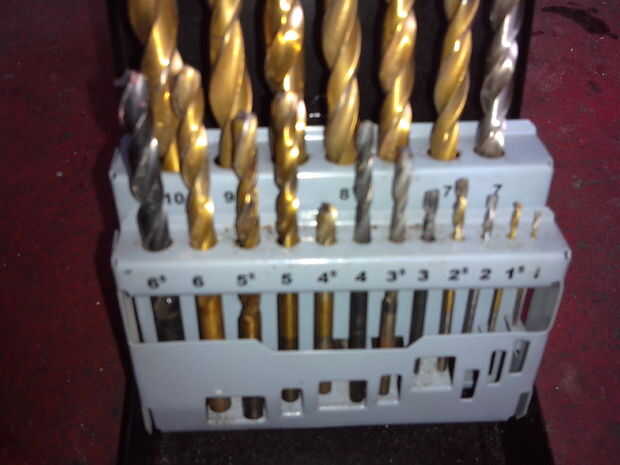

-Una broca de 1 mm.

Si no puede o no grabar:
-Prefboard
-Cables
