Arduino Pixel Stick WS2812 (2 / 8 paso)

Paso 2: LCD y tarjeta SD de Hook Up

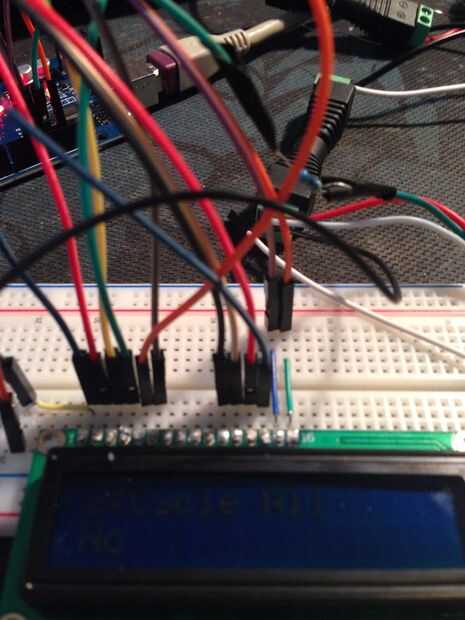

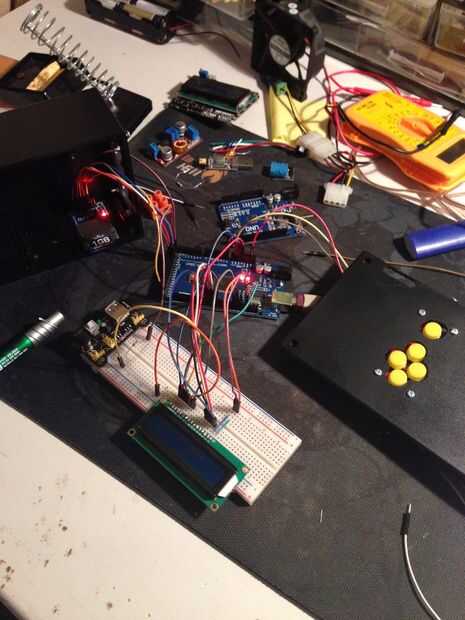

Breadboard todo antes de comenzar te puede omitir este paso si tu seguro con lcd conecta etc.

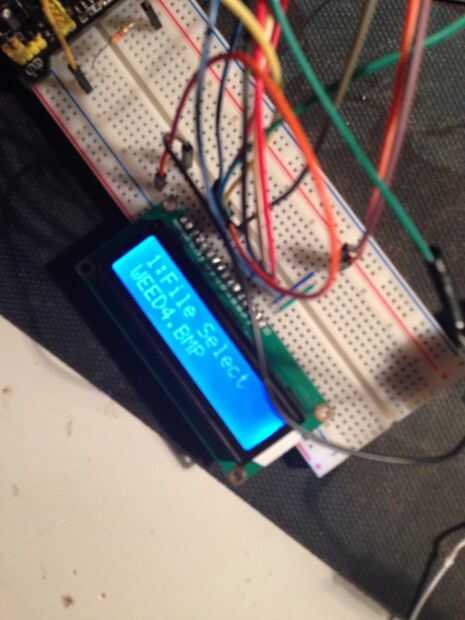

LCD:

Perno guía

1 - GroundPin

2 - + 5VPin

3 - contraste AdjustmentPin

4 - H/L registro SelectPin

5 - lectura H/L/WritePin

6 - H/L EnablePin

11 - DB4Pin

12 - DB5Pin

13 - DB6Pin

14 - DB7

15 - backlight Control +

16 - luz de fondo del Control de tierra

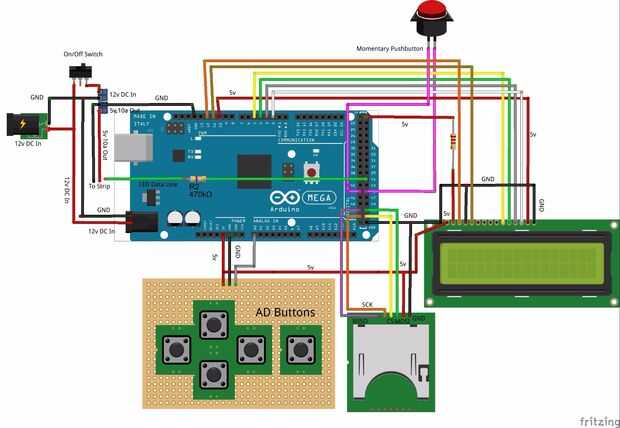

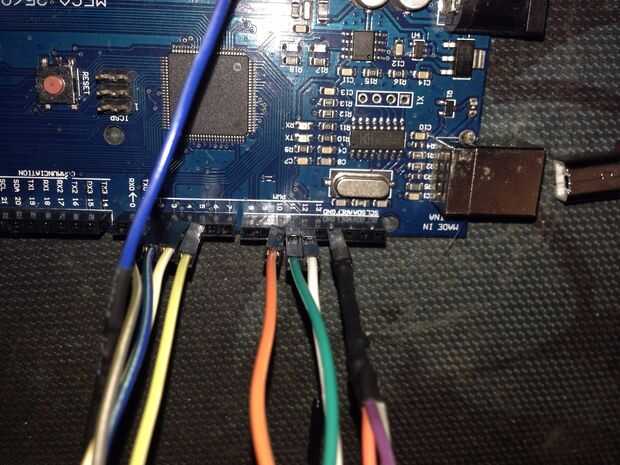

Conexión del LCD

Pin 1 al Pin GND

2 a 5VPin

3 a la resistencia (poco de ensayo y error para encontrar uno)

4 al Arduino pin 12

Pin 5 a GND Pin

6 al pin 11 de Arduino

PIN 11 al pin 5 de Arduino

Pin 12 al pin 4

13 a pin pin 3

14 a pin pin 2

PIN 15 para Arduino Pin 10 (esto es para el control de contraluz)

Pin 16 a GND de Arduino

Que terminó uniéndose a los 3 en uno de los pines GND soldarlos tubo togther y heathrink encima

Tarjeta SD:

GND a GND

5V a 5v

CS a Arduino pin 53

MOSI a Arduino pin 51

SCK para Arduino pin 52

MISO para Arduino pin 50

Pulsador momentáneo:

GND - Pin 44

Positivo - Pin 45

LED:

LED tira de datos necesita un resistor de 470 en línea que esto es hablado en el paso 5

Datos de LED - Arduino Pin 31
