Arduino Pedometer(without Accelerometer) (2 / 7 paso)

Paso 2: Hacer el sensor

La idea básica es hacer un interruptor que detecta un paso.

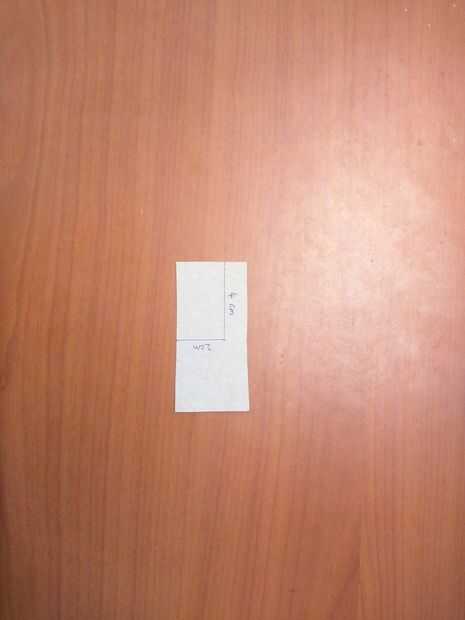

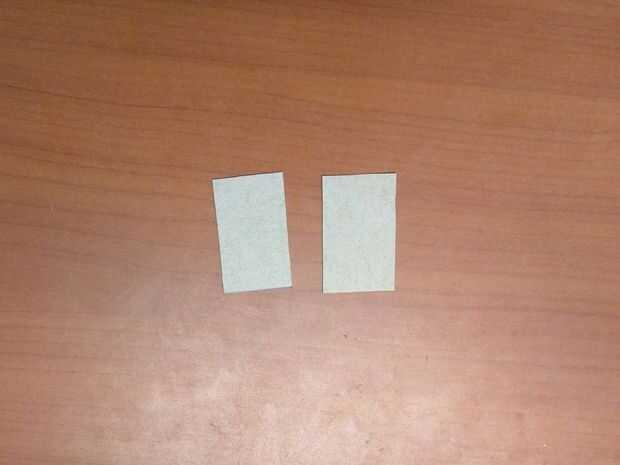

Para esto tomar dos piezas de cartón de 4 cm * 2 cm. Tomar dos trozos de papel de aluminio cada una de 6 cm * 2 cm. Un lado de la cartulina debe ser cubierto con la hoja y el otro alrededor de la mitad de la longitud de la cartulina. Coloque la lámina de aluminio de esta manera sobre el cartón y cubrir los cuatro lados de tal manera que una pequeña porción de la lámina de aluminio en un lado de la cartulina es pelada. Hacer otra pieza similar a esta.

Nota: Asegúrese de que no haya ningún espacio entre la lámina y el cartón. El único lugar que debería haber una brecha está entre las láminas de aluminio desnudo de las cartulinas cuando sandwedged junto.

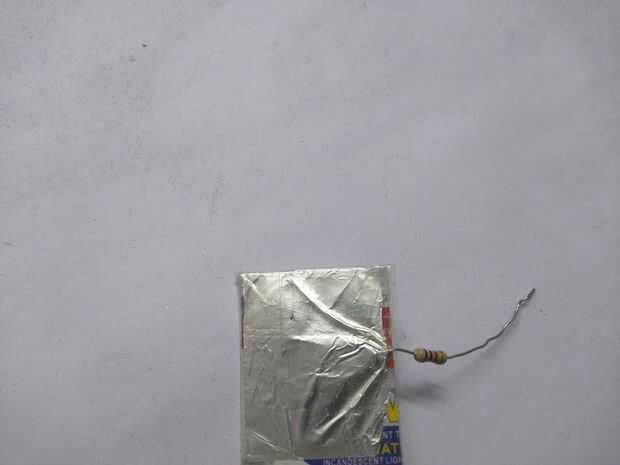

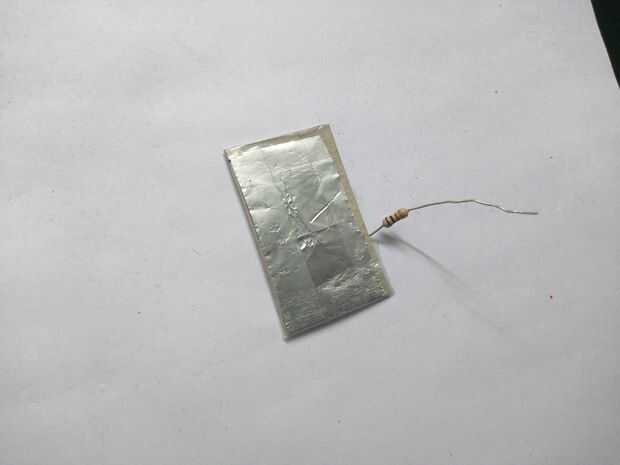

A uno de la pieza de añadir una resistencia de ohmio 10 k por lo que está en contacto con la lámina que está en el lado de la cartulina no está totalmente cubierto por la hoja. Cinta adhesiva de tal manera que resistencia no se mueve.

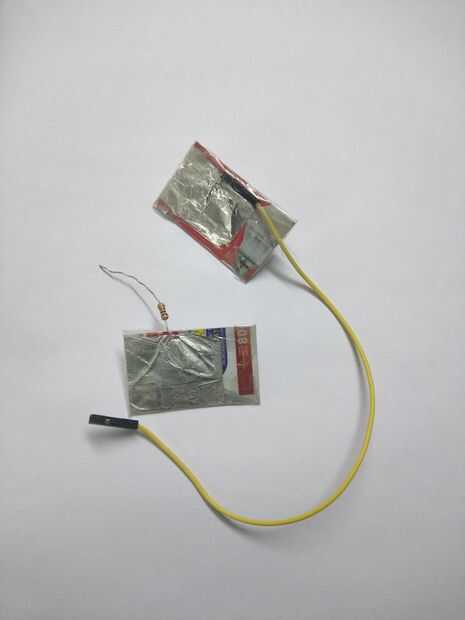

Añadir dos cables de puente a la otra pieza similar del lado de la cartulina. Cinta adhesiva de tal forma que los cables no se mueven. Sólo utilicé 1 alambre y entonces tuvo un momento difícil agregar otro. Asegúrese de que usar dos cables antes de usar la cinta.

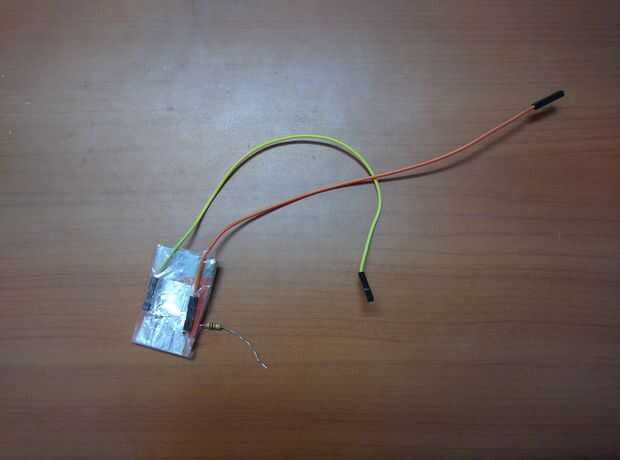

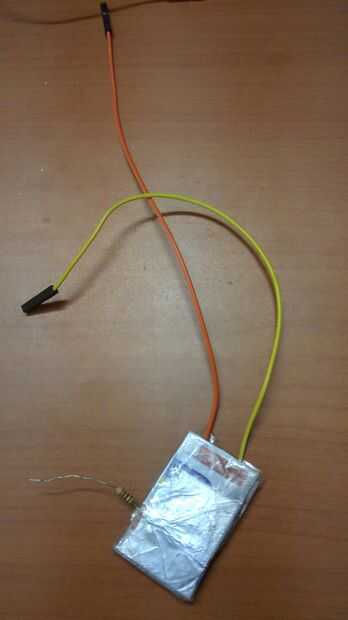

Mantener las superficies de las cartulinas con la superficie de la hoja de aluminio desnudos uno frente al otro y la disposición toda la cinta.

Nota: no no cinta adhesiva firmemente. No debe existir ningún contacto entre las hojas cuando el arreglo es sin prensar.

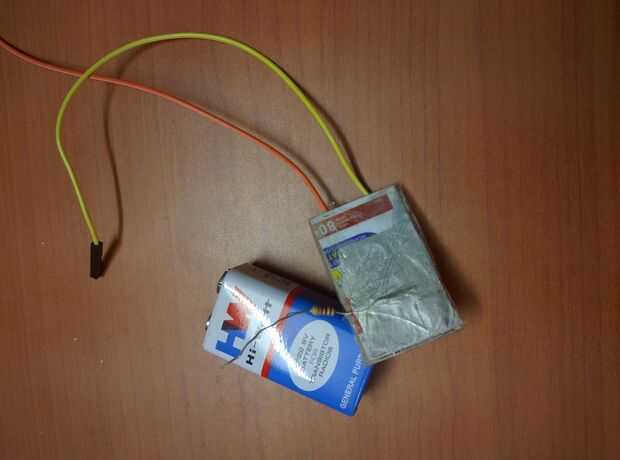

Por último Revise el arreglo con un multímetro. Cuando presiona la resistencia debe disminuir.
