Paso 2: conexión

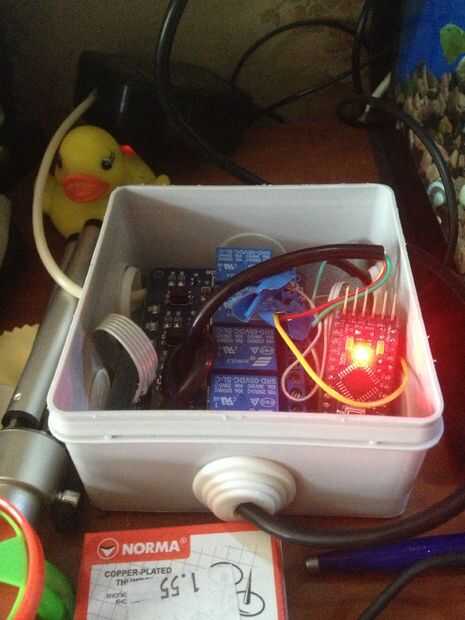

1. Conecte el módulo de relés a vcc(+5v), la tierra y el pin digital de arduino
2. Conecte un cable del ventilador a parte de tornillo del módulo de relé y el otro al cable de alimentación de energía (tenga en cuenta, ventilador no funcionará de energía de 5v pin digital si se intenta ejecutar como). Hacer igual con otro cable de alimentación y cable de ventilador, así que cuando relé se activará por obtendrá potencia en el ventilador. (Si no es claro - me avisan)
3. para alimentar el arduino de alimentación mismo que fue utilizado para alimentación de ventilador. (en mi caso con arduino mini fue conectado a raw y gnd de los pernos, porque la tensión era más de 5v regulada)
4. Conecte el sensor ds18b20. Para conseguir este trabajo lo deben adjuntar 4, resistencia de 7 k entre vcc y señal del sensor. Estaba usando 3 conexión de los cables sin modo de parásito. Usted debe obtener 5v de tu arduino para encender este sensor.
NO poner 12v en sensor quemará lo!
Por favor observe que usted puede conseguir el sensor donde los cables pueden ser diferentes por color. Mina fue con colores de los cables rojo, verde y amarillo en vez de explicaciones de vendedores - vcc fue rojo, verde era señal y amarillo fue tierra. Así se debe experimentar aquí si su sensor mostrará algo no real.
