Arduino Numitron cigarro caja personalidad Tester (4 / 15 paso)

Paso 4: Numitrons!

Numitrons son displays de 7 segmentos tradicionales comúnmente utilizados en Rusia hasta finales de los 80. Tienen filamentos de bombilla pequeña 8 dispuestos de modo que cuando usted enciende algunos de ellos hasta pueden hacer números (usted consigue todos los números 0-9 más un decimal). Numitrons son cool porque se ven ingenioso y un poco retro, y son relativamente baratos. También me gusta los tubos Nixie, pero éstos son mucho más dinero y requieren altos voltajes. Compré unos numitrons de un vendedor en línea situado en Rusia y un par de semanas más tarde llegaron en el correo.

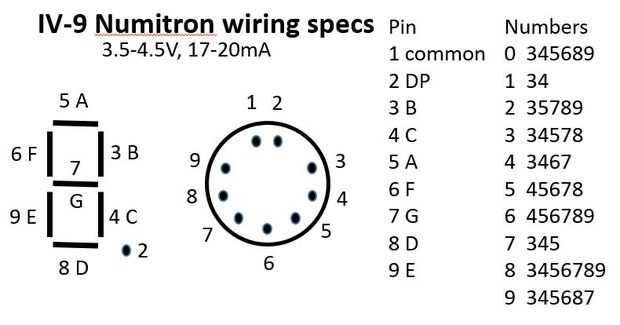

El cableado básico de un numitron es el mismo que una pantalla de 7 segmentos; son básicamente intercambiables. Necesitará usar una resistencia para asegurarse de que no poner demasiada tensión en el filamento de numitron (le gusta de 4v). En el gráfico anterior, el lado izquierdo muestra la disposición de los filamentos junto con los códigos de A-B-C utilizados para displays de 7 segmentos y también el número del cable que cada filamento se enciende. El centro es un diagrama de los cables que sobresale de la parte inferior de la numitron, y el lado derecho de la gráfica describe lo que necesita luz para realizar un número determinado de filamentos. Por ejemplo, para hacer el número 4, usted necesita enviar energía a filamentos 3.4.6 y 7. En ese diagrama DP está parado para el punto decimal.

Cuando realice el cableado para el cambio de registro, el común consigue del alambre (1) 5v y los otros cables de conexión en el registro de desplazamiento (y a ser 'hundidos' a tierra cuando necesitan activarse).
