Arduino Nano: Invertir botón con Visuino (2 / 9 paso)

Paso 2: Conecte el botón para Arduino

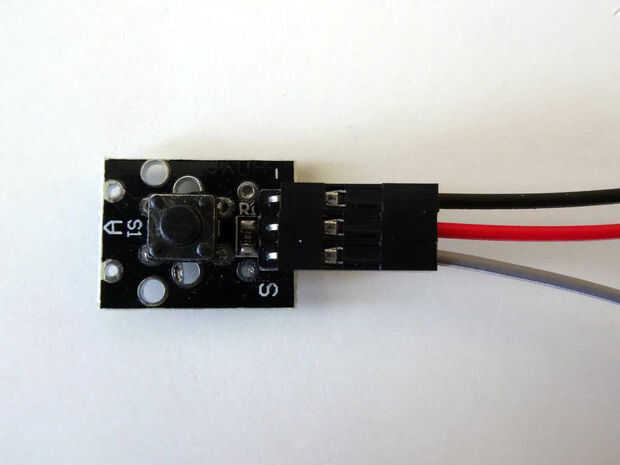

  1. Tierra(alambre negro), alimentación(cable rojo) y datos(cable gris) se conectan al módulo de botón (foto 1)

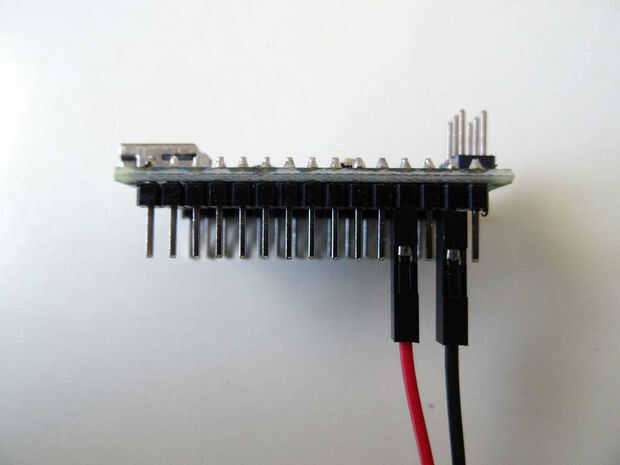

  2. Conectar el otro extremo del cable de alimentación (cable rojo) con el pin de alimentación de 5V de la placa de Arduino (foto 2)
  3. Conecte el otro extremo del cable de conexión (alambre negro) al conector de tierra de la placa de Arduino (foto 2)

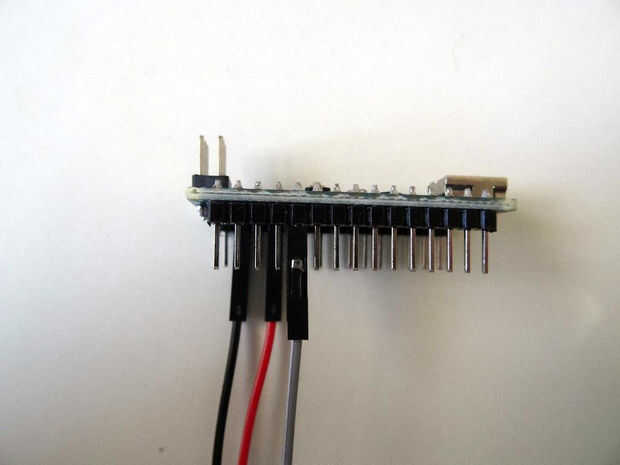

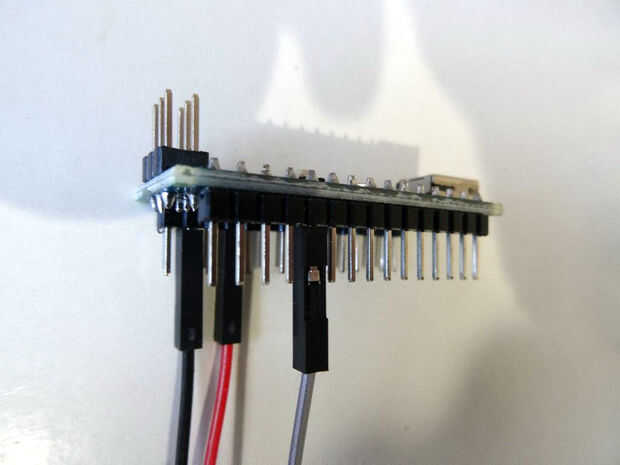

  4. Conecte el otro extremo del cable de datos (cable gris) al pin Digital 2 de la placa de Arduino (cuadro 3 y 4)

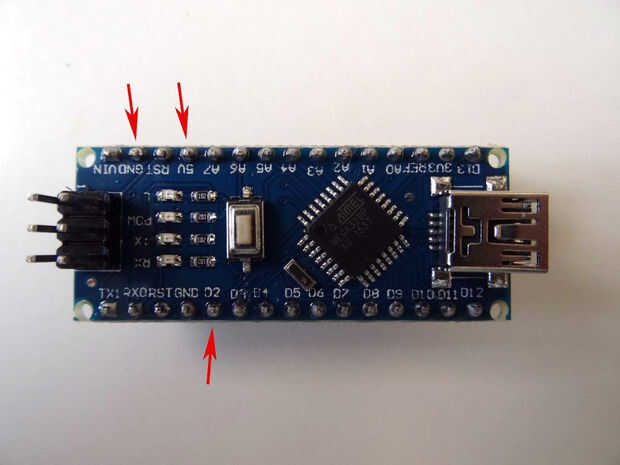

  5. Cuadro 5 muestra donde están los pernos de tierra, 5V potencia y 2 digitales del Arduino Nano.
