Arduino Nano: HMC5883 brújula con Visuino (2 / 9 paso)

Paso 2: Conecte la brújula HMC5883L para Arduino

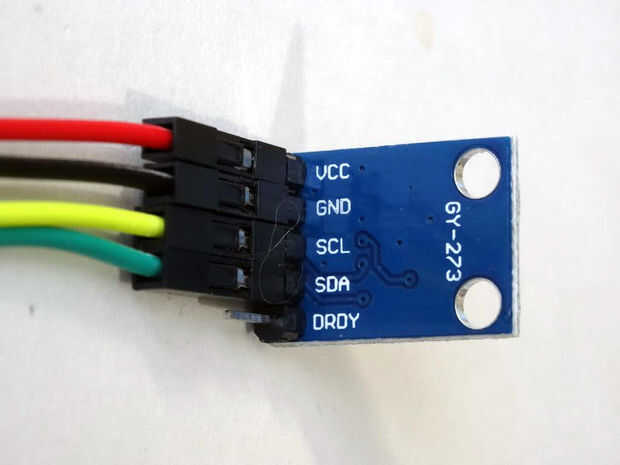

  1. Conectar Alimentación de VCC de 5V(cable rojo), tierra(cable negro), SCL(cable amarillo) y SDA(cable verde), el módulo de Brújula HMC5883L (foto 1)
  2. Conecte el otro extremo del cable de tierra(cable negro) al conector de tierra de la placa de Arduino (foto 2)
  3. Conectar el otro extremo del cable de alimentación de VCC de 5V(cable rojo) con el pin de alimentación de 5V de la placa de Arduino (foto 2)
  4. Conecte el otro extremo de la SDA alambre(cable verde) a SDA/Analog pin 4 de la placa de Arduino Nano (foto 2)
  5. Conecte el otro extremo del cable SCL(cable amarillo) al SCL/Analog pin 5 de la placa de Arduino Nano (foto 2)

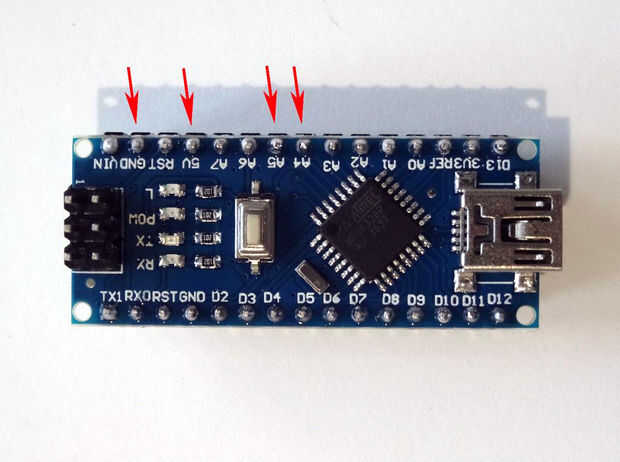

  6. Cuadro 3 muestra dónde están la tierra, 5V potencia, SDA/Analog pin 4y pin SCL/análogo 5, pines del Arduino Nano
