Arduino Nano con WIZ550io = Internet fácil (3 / 5 paso)

Paso 3: Actualizar la biblioteca de Ethernet

El módulo de WIZnet usa un chip más reciente y requiere que una biblioteca actualizada para que funcione. No te preocupes, sus antiguas tablas de ethernet funcionará con él también.

1. descargar la biblioteca de Ethernet WIZnet: https://github.com/Wiznet/WIZ_Ethernet_Library allí es un botón en la parte inferior derecha etiquetado "Descarga ZIP" que descargas todo en un solo archivo de poco aseado.

2. copiar la carpeta de Ethernet en la carpeta de las bibliotecas de Arduino (en Mac es bibliotecas de documentos de Arduino) esto anulará la biblioteca incorporada de Ethernet que es parte de la aplicación de Arduino. Vea la nota (a) en el paso de notas si es necesario utilizar también otros escudos de ethernet y módulos. Tenga en cuenta que hay 2 versiones de la carpeta de Ethernet, dependiendo de la versión de su IDE de Arduino. Estoy utilizando Arduino IDE versión 1.0.6, así que copié la carpeta de Ethernet de la carpeta de WIZnet marcada como 1.0.

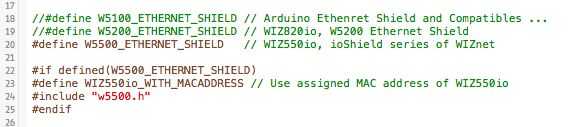

3. en la carpeta de bibliotecas/Ethernet/utilidad, abra w5100.h y compruebe que sólo la línea #define correcto 1 (de 3) es no comentada. Para mi WIZ550io se ve así:

4. en el mismo archivo, (opcionalmente) también descomentamos la línea que permite a la Junta a utilizar el hardware asignado previamente dirección MAC:

La imagen muestra lo que parecen mis opciones (utilizar XCode para editar el archivo, así el formato bonito y colores!)
