Arduino Nano: Con Sensor de resistencia pasiva de la foto de Visuino (2 / 11 paso)

Paso 2: Conecte el Sensor de la fotorresistencia al Arduino

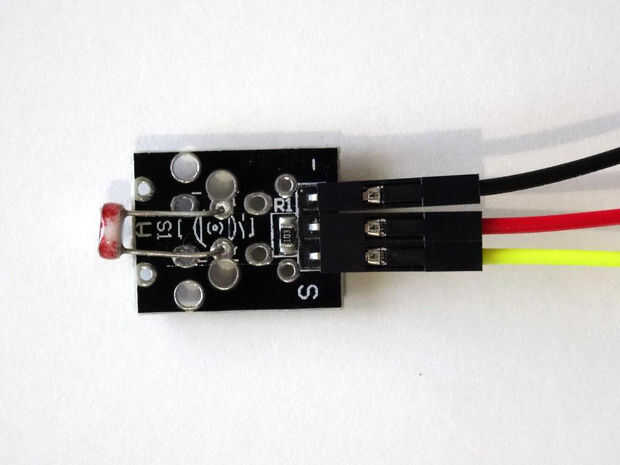

  1. Tierra(cable negro), alimentación(cable rojo) y señal(cable amarillo) se conectan al Módulo fotoresistor(foto 1)

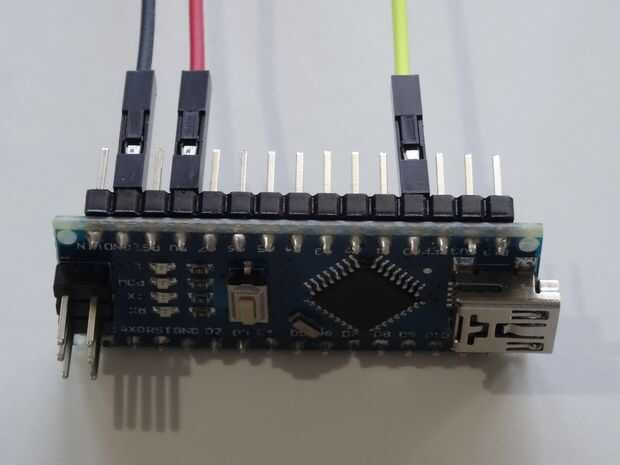

  2. Conecte el otro extremo del cable de tierra(cable negro) con el conector de tierra de la placa de Arduino (foto 2)
  3. Conectar el otro extremo del cable(cable rojo) con el pin de alimentación de 5V de la placa de Arduino (foto 2)
  4. Conecte el otro extremo del cable de señal(cable amarillo) al pin analógico 0 de la placa de Arduino (foto 2)

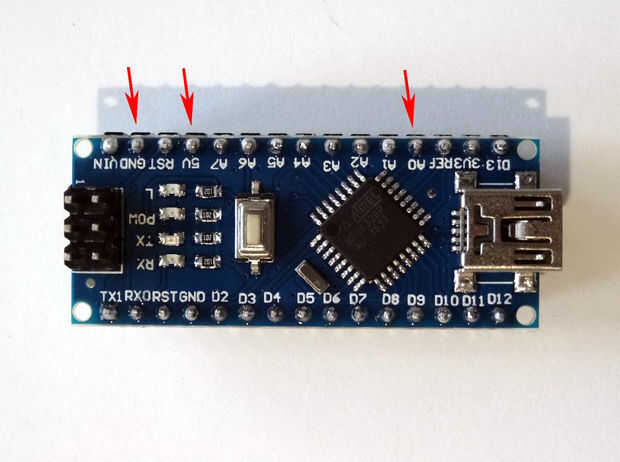

  5. Cuadro 3 muestra dónde están los pernos de tierra, 5V potencia y análoga 0 del Arduino Nano
