Arduino Nano: Codificador rotatorio con Visuino (5 / 7 paso)

Paso 5: En Visuino: agregar y conectar el componente contador up/down

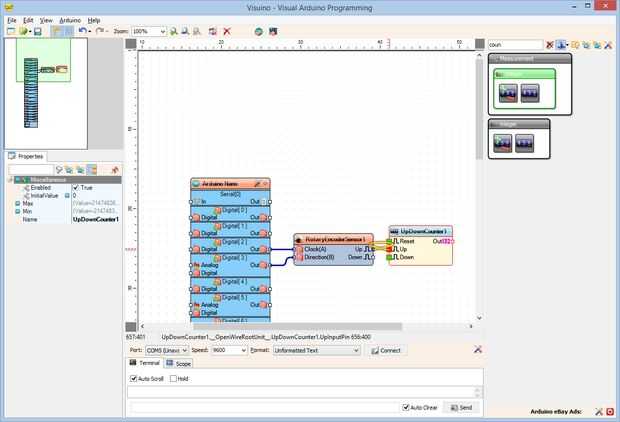

  1. Tipo "Concejo" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Contador up/down" (foto 1) y caer en el área de diseño

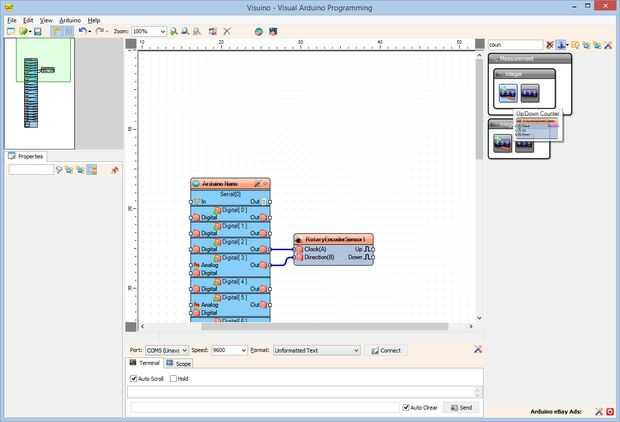

  2. Conectar la clavija "a" del componente RotaryEncoderSensor1 en el pin "a" del componente UpDownCounter1 (foto 2)

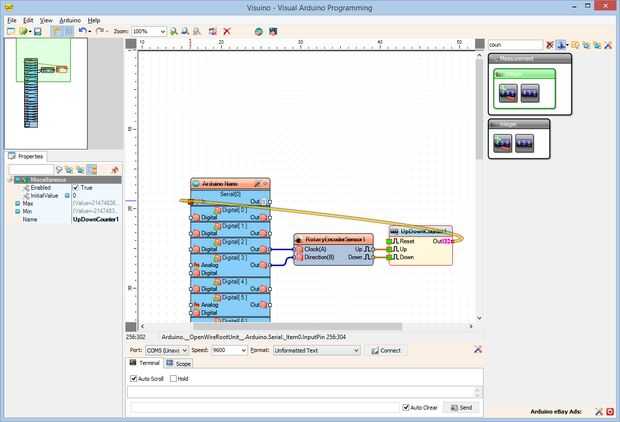

  3. Conectar la clavija de "abajo" del componente RotaryEncoderSensor1 en el pin de "abajo" del componente UpDownCounter1 (foto 3)
  4. Conectar la clavija "a" del componente UpDownCounter1 en el "en" perno de la entrada del canal serie [0] del componente de Arduino (foto 4)
