Arduino móvil (4 / 9 paso)

Paso 4: Tablero de pantalla

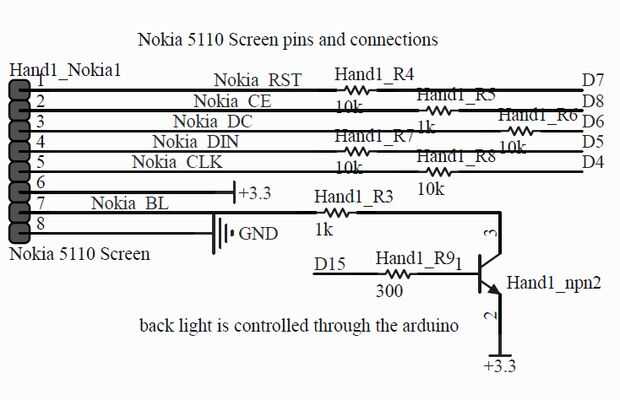

Como se mencionó se utilizó una pantalla de Nokia 5110.

Pin 7 de pantalla controla la luz de fondo. Mediante la aplicación de 3.3V en el pin es encender la luz de fondo. He comprado varias pantallas de eBay (diferentes proveedores) y uno era diferente. Requiere que el pin debe ser conectado a tierra para activar la retroiluminación. La pantalla tenía ya resistencias en él, por lo tanto no era necesario el resistor de la serie (Hand1_R3). En el protoboard era fácil de ajustar, pero descubrí que después de ordenar el PCB, por lo tanto poco molesto.
