Arduino MIDI Bass Pedals (4 / 11 paso)

Paso 4: Hacer el trabajo de pedales (parte 1)

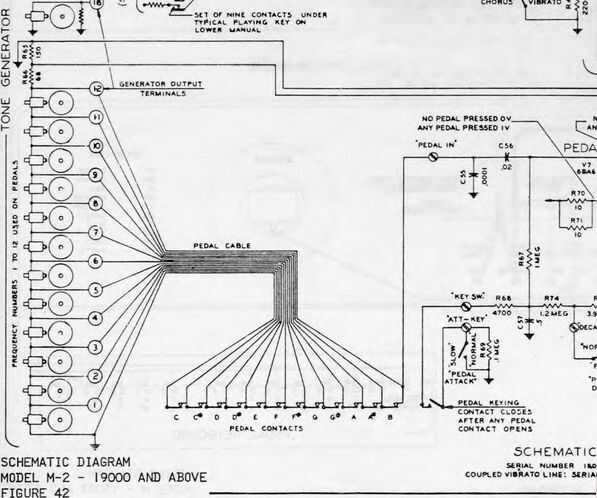

Hay pocos recursos específicos en Internet exactamente cómo están conectados estos pedales M2. Encontré que la serie de M (M1, M2, M3) todos usa los mismos pedales, que ayudó a. Tenía el original Hammond M2 esquemático, que ayudó a algunos, pero estaba todavía desconcertado en cuanto a cómo exactamente ser conectados a un Arduino. Tuve 12 + 1 viejo los cables que salen de los pedales y había cables de metal pequeño "puente" entre cada keycomb. Realmente un fascinante diseño eléctrico y mecánico (el órgano de la M2 fue diseñado en 1952). Había también una especie de tubo de cobre y el dispositivo de conmutación que hace "clic" cada vez que usted empuja un pedal nuevo (que descubrí fue la característica de cierre que tiene la última nota le jugado).

Solicitó el asesoramiento de la maravillosa HAMTECH (técnico de Hammond) lista que acechan en. En mi petición de ayuda admitido que no entendía cómo funcionaba el cableado a pesar de sentarse y mirar durante horas, pero que quería mantener estos hermosa switches en lugar de utilizar algo más moderno. Recibí varias respuestas diferentes:

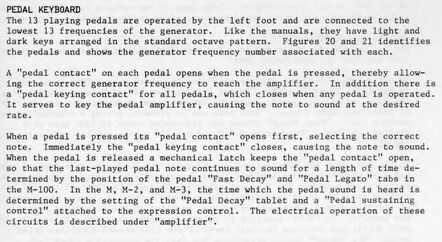

"Se puede hacer, pero no será tan obvio como hacerlo debido a un poco extraña manera están conectados. Mi entendimiento rudimentario del circuito es que todos los tonos son nominal en corto circuito y al presionar un pedal, que no corta por lo que lo puede hacer sonar. Por lo tanto, cuando más de un pedal se presiona, se combinan los tonos * en serie * no * en paralelo *. También es una traba para que puedan trabajar las características lento decaimiento y sustain (el M3 tiene un sustain, pero no creo que el M2 hace.) "

"Me deja el sistema original de contacto de la M-100 e instalar 13 nuevo microinterruptores, o fotocélulas 13 horquilla y anteojeras. Usted puede tener un vistazo de la 4532 CMOS IC, que a menudo se usa en arreglos de pedal de órgano, porque puede hacer un más bajo o clave más alta prioridad.

"Lo que podría hacer es uno de los extremos de la serie de interruptores de tierra, use apull-up resistencia a Vcc en el otro extremo, luego sentido el cable de puente entre cada interruptor para determinar qué pedal ha sido presionado, si cualquier. Deben evitar nuevo cableado interruptor de banco".

Todas estas respuestas hacen mi vértigo. Y entonces de la nada, recibí la respuesta que necesitaba!
