"Arduino Micro" cámara torre nivel (3 / 4 paso)

Paso 3: Enlace de todo!

Coloque el Arduino Micro a la placa y deje espacio para el sensor y LED.
Podría estallar los LEDs a una tabla separada de "Mostrar" si es necesario.

Conecte el m2125 al Arduino Micro de la siguiente manera.

Pin digital 2---M2125 pin 5 (cable blanco)
Pin digital 3---M2125 pin 2 (cable naranja)
Tierra a---M2125 pins 4 3 (todos los cables de tierra son de color negros)
5volts a---M2125 pin 6 (cables rojos)

Centro (led verde) al pin D5 (azul del cable en el diagrama)
X más bajo (led rojo izquierdo) al pin D8 (púrpura de cable en el diagrama)
superior X (led rojo derecha) al pin de D7 (marrón cable en el diagrama)
Y superior (top rojo led) al pin D6 (amarillo cable en el diagrama)
Inferior Y (abajo rojo led) al pin D13 (verde alambre en el diagrama)

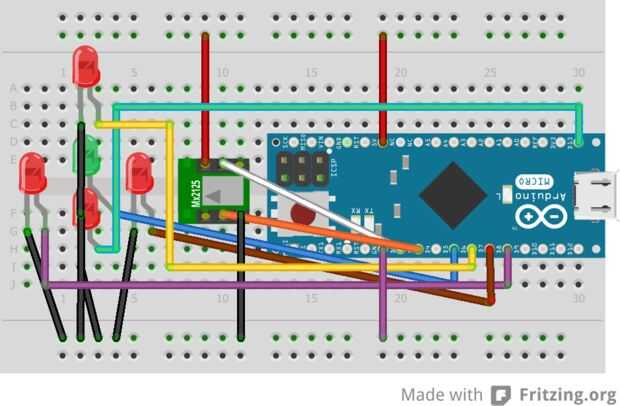

Consulte el diagrama
