Arduino líquido/polvo exacto sistema de dispensador (2 / 6 paso)

Paso 2: El circuito de líquido

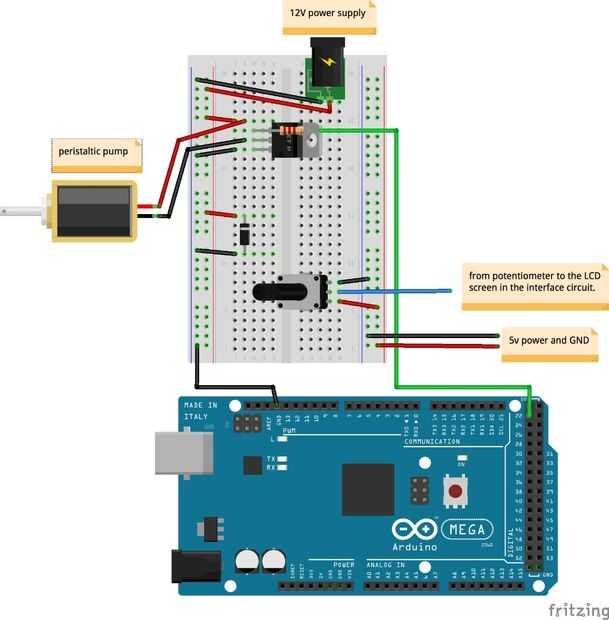

Conectar la bomba es el siguiente paso. La bomba que utilizamos (encontrado aquí: http://www.adafruit.com/products/1150 ) necesitan 12 voltios para funcionar, así que conectar el enchufe correctamente es muy importante. El diagrama muestra lo que debe hacerse. Hay 3 pines en el conector de alimentación, y los dos que se deben utilizar son la parte posterior para la conexión de voltaje y el pin enfrente de él de la tierra, más cercana a la parte delantera de la clavija. El pin central no se utiliza en este diseño. Hay una buena explicación del circuito de la bomba, que nosotros aquí: http://bildr.org/2011/03/high-power-control-with-arduino-and-tip120/.

La bomba es reversible, dependiendo de qué manera el voltaje y la tierra se enganchan para arriba. Estos se unen con los cocodrilos, por lo que puede intercambiar alrededor fácilmente si terminas montando al revés o algo. Hay una perilla del potenciómetro, que es necesaria para controlar el contraste de la LCD, pero no es necesario tener en el panel de la interfaz principal. Había espacio en este foro, por lo es donde va. Sienta libre moverlo si usted tiene un diseño estructural diferente; no interferir con cualquiera de los circuitos de la bomba.

Paso 2b: encontrar la velocidad verdadera de la bomba
Bombas vienen con una velocidad de flujo indicado, pero la mayoría del tiempo realmente no tienen exactamente esa tasa. Puesto que el objetivo de esto es precisión, saber qué velocidad la bomba tiene realmente es importante. Básicamente, usted será bombear líquido a través de y de distribución, refinamiento el número tasa sobre varias iteraciones hasta llegar a la cantidad exacta de líquido durante un tiempo específico, como estabas buscando. También es importante que la bomba está preparada antes de empezar la medición, lo que significa que has correr agua por la bomba y que no tiene aire en su interior. Esto puede hacerse sin el código, por el corte del encendido/apagado de la bomba manualmente. Con una probeta graduada para esto es bueno, pero cocina regular medición tazas trabajo bien si no puede conseguir sus manos en una para un rato.

Pasos básicos:

1. Bomba principal
2. Tiempo que tarda para bombear un volumen determinado
3. Calcular la tasa de
4. Haga funcionar la bomba para que la cantidad de tiempo
5. Verifique el volumen coincide con el volumen original
6. Si es así, que estás hecho, si no, repita los pasos
