Paso 4: Soldar a la placa.

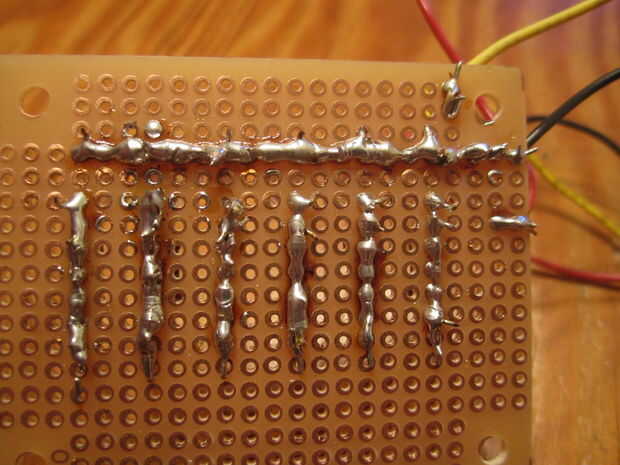

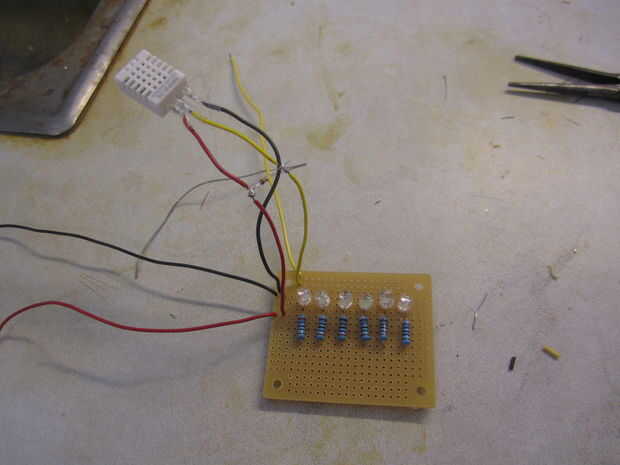

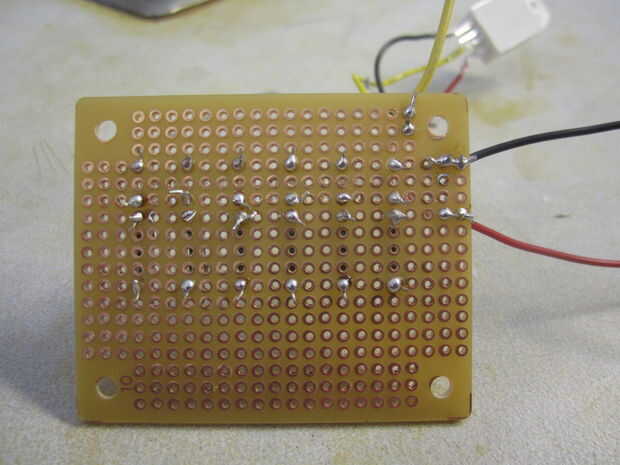

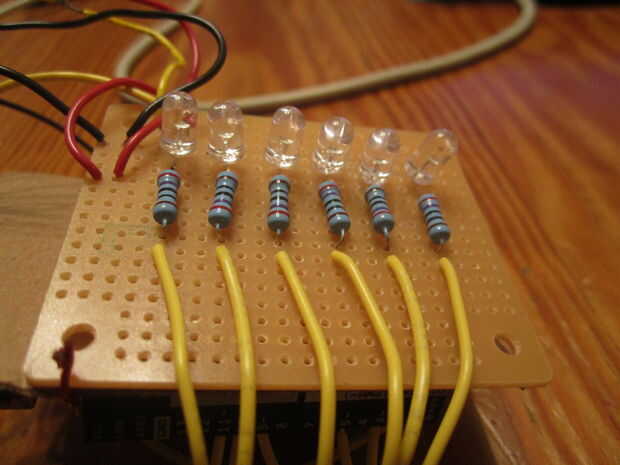

Asegúrese de que la polaridad de los LEDs se corresponden a la correcta. Si haz cambiados entonces no se encenderá para arriba y tendrás que desoldarlos y girar. Si no está seguro utilice el multímetro. Aquí es una rápida demostración video del multímetro. Después de soldar todos los componentes en el lugar que necesita para conectar entre sí todos los tierra (negativo) los pines de los LEDs como suelde el cable negativo del sensor en la misma fila. Los sensores positivos cable (rojo) y los datos amarillo hay que soldar en el tablero donde hay espacio para otro cable de color rojo y amarillo a soldar. Sólo puede conectar el cable rojo y amarillo directamente en el Arduino si desea. O puede agregar dos cables más que forma el sensor está soldado a la placa de circuito y el otro cable Conecte los cables del sensor en el tablero y el Arduino. Asegúrese de que usted no las clavijas positivas y negativas de los LEDs juntos de lo contrario no funcionará el circuito de la soldadura. Dejé un agujero extra en la junta entre las dos piernas para estar seguro.
