Arduino LCD termostato! (1 / 4 paso)

Paso 1: Creación de un prototipo del circuito de prueba

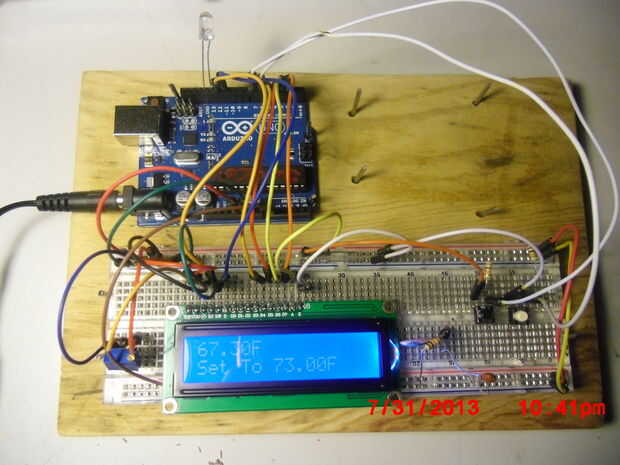

Este circuito es para probar si el termostato está funcionando o no. La pantalla lcd debe mostrar un Hola, mundo! bosquejo, el la temperatura actual de la sala y a continuación es la temperatura ideal o settemp. Si la temperatura actual es de un poco puede que necesite ajustar el código que calcula la lectura número de 10 bits de A0 a una temperatura en grados Fahrenheit. Si usted necesita Celsius también se tendrá que cambiar la línea de código la calcula la temperatura. Si quieres para controlar un aire acondicionado, puede quitar el led y sustituirla por un MOSFET de canal N (Metal oxido semiconductor Field Effect Transistor). Entonces utilizar un diodo de protección.  Voy a entrar en esto también. En el siguiente paso.

Lista de partes:
fuente de alimentación de 12 voltios
7805 regulador de voltaje de 5 voltios
Arduino uno u otra placa de desarrollo arduino
3 x resistencias de ohm de 10 k
LED
Puente de alambre
sin soldadura breadboard
ide de Arduino
potenciometro de 10 k (o un 1 k ohmios y una resistencia de 220 ohm) (o el pin 3 se puede ir a suelo)
16 x 2 Hitachi por hdd44780 LCD
termistor de k 10 a.k.a. (10 k ohm NTC, (coeficiente térmico negativo)
2 x interruptores del botón táctil (o cualquier otro interruptor de botón)
conector de tipo b USB para arduino programa

Para el uso con un aire acondicionado:
MOSFET de canal N
120 VCA 20-40A relé
1N4007 - diodo de rectificador 1N4004
aire acond.

Para finalizar:
perfboard / PCB
Proyecto recinto
Y la herramienta que todos deben tener

Vamos a empezar!
