Arduino - LCD 1602A teclado LCD CONTROL de relé de protección. (1 / 1 paso)

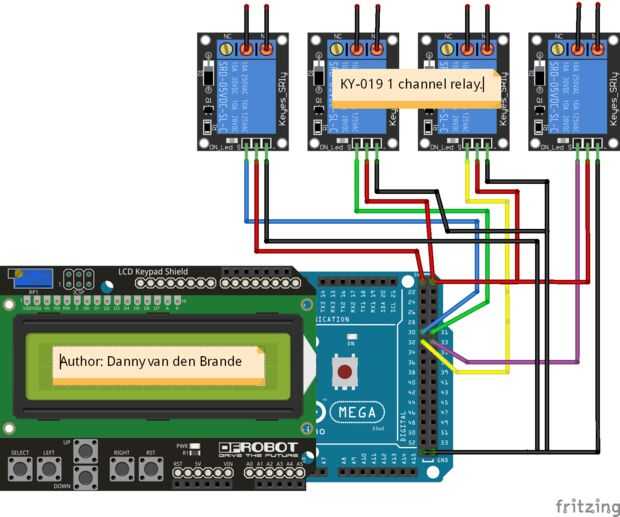

Paso 1: Diagrama esquemático, código & partes lista.

Solo alambre para arriba como la carga manual de reparacion, el código y debería funcionar.

Si no funcionan las cosas probablemente no tiene la biblioteca LiquidCrystal.h instalado.

Lista de piezas.

  1. Arduino mega 2560, utilicé la RobotDyn Mega 2560
  2. Relais de 4 x 1 canal KY-019
  3. Protector de pantalla LCD con teclado. <-compré un montón de aquellos. envío rápido
  4. Set de cables de puente MM/FF/MF
  5. Cables de alimentación + zócalos de lámpara. (opcional)

¡Buena suerte!
