Arduino IR Home Automation v1.0 (2 / 7 paso)

Paso 2: decodificación

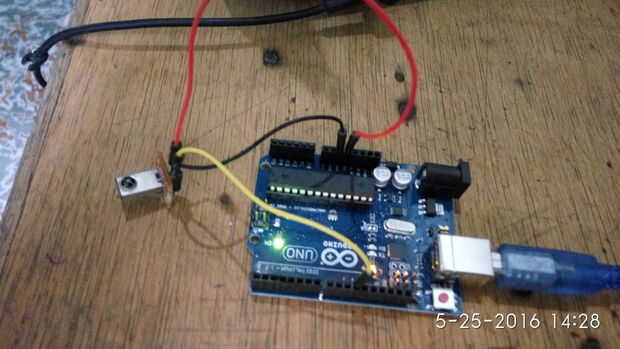

Para decodificar la señal del mando a distancia que es necesario conectar el receptor IR para el arduino.

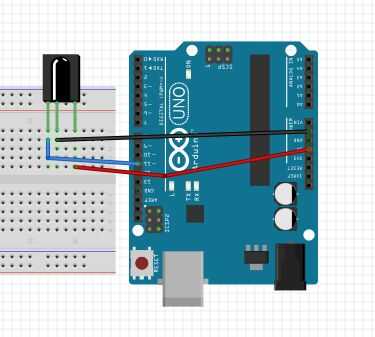

Receptor de IR PIN: (Marque su PIN del receptor IR).

1 señal = Arduino PIN 11

2 Vcc = Arduino PIN 5v

3 GND = PIN GND de Arduino

Código de Arduino: (Añadir este código a tu Arduino).

_____________________________________________________________

#include

int Irpín = 11;

Irrecv(IRpin) de IRrecv;

resultados de la decode_results;

void setup()

{Serial.begin(9600);

irrecv.enableIRIn(); Inicio del receptor

}

void loop()

{

Si (irrecv.decode (y resultados))

{Serial.println (results.value, DEC);

Imprimir la serie 'results.value'

irrecv.resume(); Recibir el siguiente valor

}

}

____________________________________________________________________

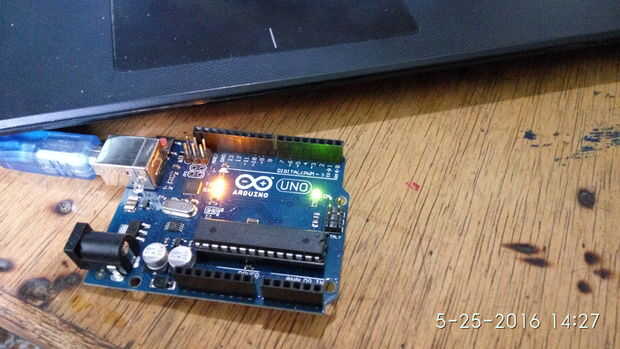

Monitor serial: Conecta tu Arduino al ordenador y abra al Monitor Serial

Punto de control remoto de su TV al receptor IR a continuación cualquier botón que desea decodificar después de que usted conseguirá algunos números como este:

Relé 1 = 16779273 = NUM 1

Relé 2 = 16812169 = NUM 2

Relé 3 = 16795721 = NUM 3

Relé 4 = 16828617 = NUM 4

Relé 5 = 16787497 = NUM 5

Relais 6 = 16820393 = NUM 6

Relé 7 = 16803945 = NUM 7

Relé 8 = 16836841 = NUM 8
