Arduino GPS en iPhone caso - construye tu propio! :) (2 / 3 paso)

Paso 2: Buscar en detalles

Well,

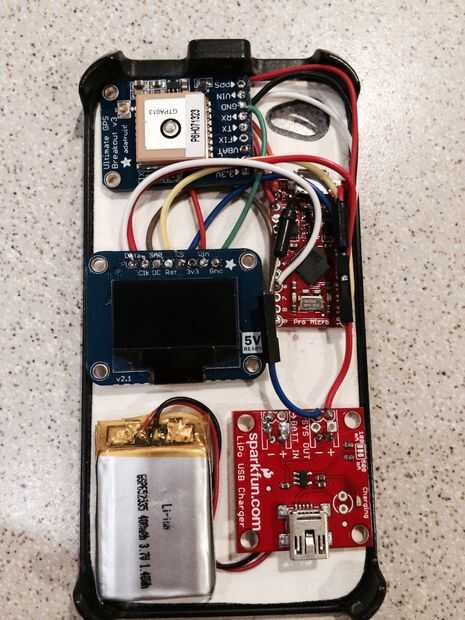

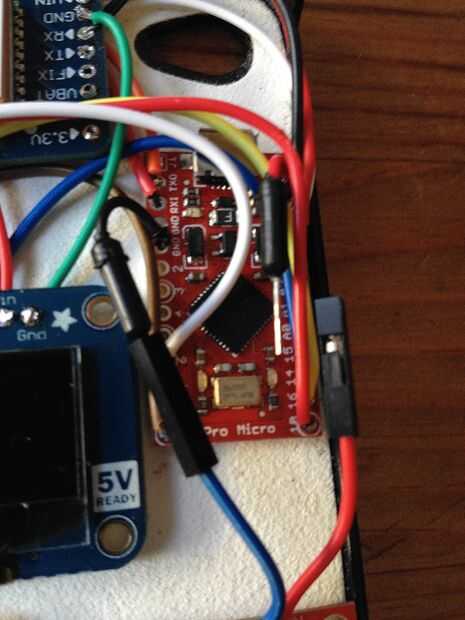

El desafío más grande fue conectar todos estos escudos arduino mini pro. Puesto que es más pequeño que el arduino uno, tenemos que pensar dos veces antes de soldar los cables. De hecho la mayoría de las conexiones por defecto estaban overlaping o utilizando los pasadores de la misma manera hicimos pequeños cambios y hecho trabajar ;) Consulte las siguientes instrucciones:

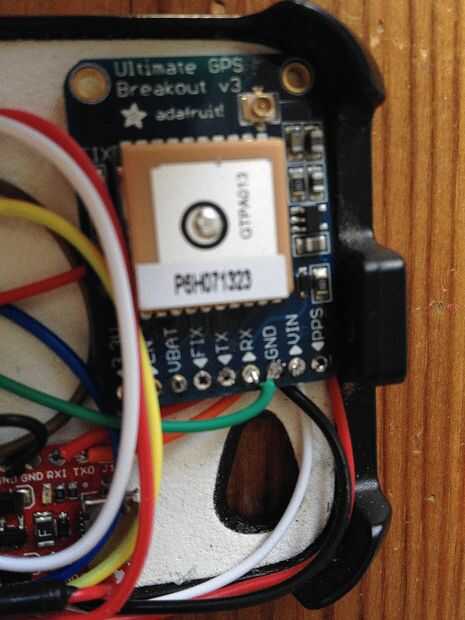

1. GPS:
-tx va a rx en ardu
-rx va a tx en ardu
-vin va a vcc en ardu
-toma de tierra va a gnd en ardu

¿Simple? Seguro! Vamos a seguir adelante :)

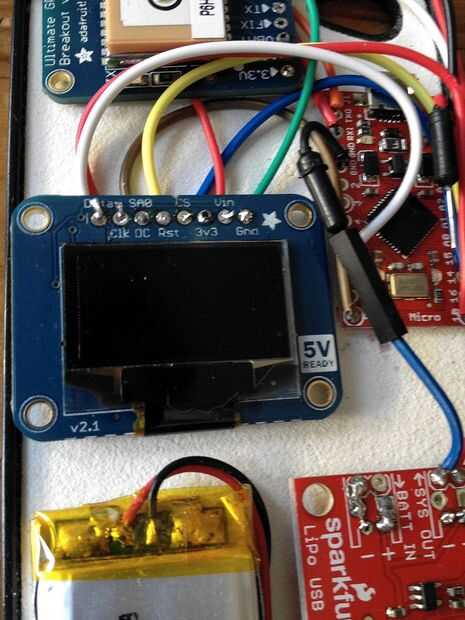

2. OLED:
-datos va al pin6 en ardu
-clk va al pin10 en ardu
-dc va al pin9 en ardu
-cs va a pin14 en ardu
-vin va a vcc en ardu (compartido con gps)
-toma de tierra va a gnd en gps (que está conectado a gnd en ardu)

Vienen en-vamos a seguir adelante :)

3. cargador USB Li-Po:
-sys out(negative) va a gnd en ardu (junto al pin2
-sys out(positive+) va a raw en ardu

¿Y?

Vamos a llamar un día - soldadura hecho :)
