Paso 1: Lista de compras y caja
Lista de compras:
- 1 hoja de 12mm MDF - para el caso

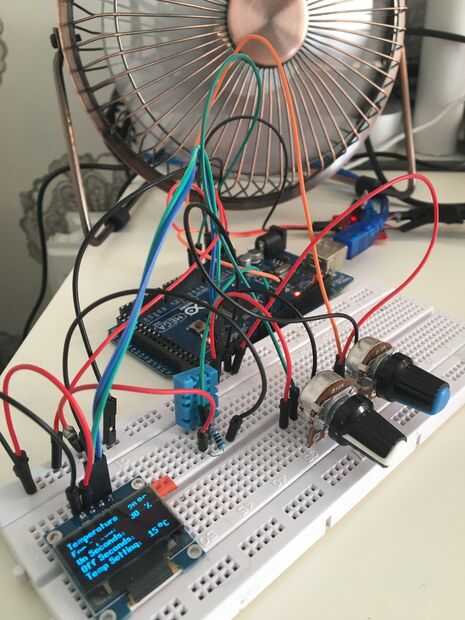

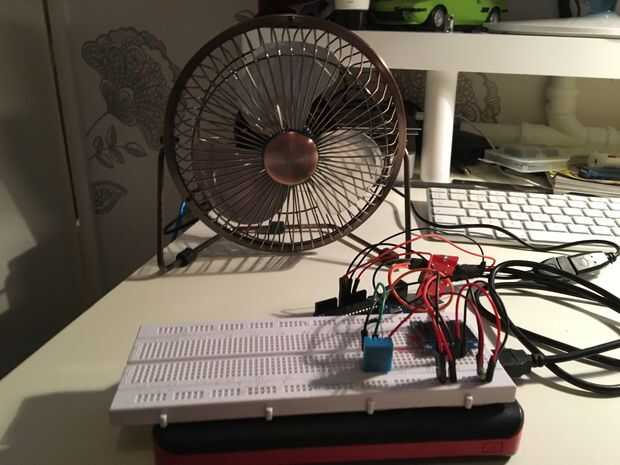

- 1 Arduino Uno - el cerebro
- 1 tablero de sml y cables
- 1 DHT11 - temperatura digital y sensor de humedad - a la temperatura de la muestra
- 1. 96" OLED exhibición - para mostrar las variables - velocidad, temperatura etc.
- 1 módulo IRF520 Mosfet - encienda el USB y para el ventilador
- 4 10 k potenciómetros con diferentes botones de colores - control de velocidad del ventilador, el tiempo, el tiempo, temperatura de consigna
- interruptor de 1 alimentación
- 1 sml lata de pintura de pizarra - conveniente para el MDF con la 1 capa
- 1 cable usb y 1 toma usb
Caso:
El tamaño de la caja se rige por el tamaño de la base de mi monitor de 24" y 4 puerto KVM switch en 220mm de ancho y altura final quería a mi monitor a. Profundidad era bastante flexible, así que me fui de 180mm dar un montón de espacio. Tan 220mmx180mmx60mm era el tamaño. Ahora a hacerla y llenarlo.

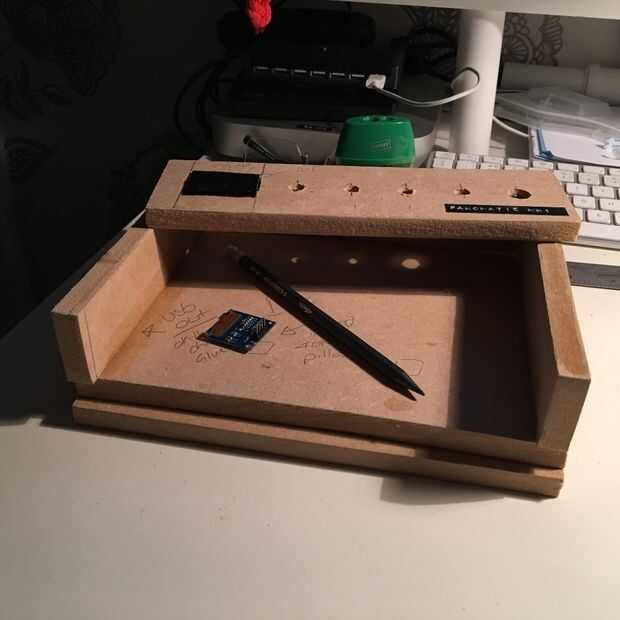

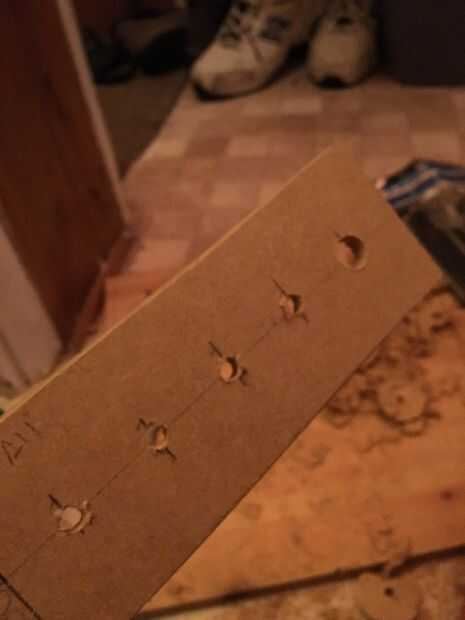

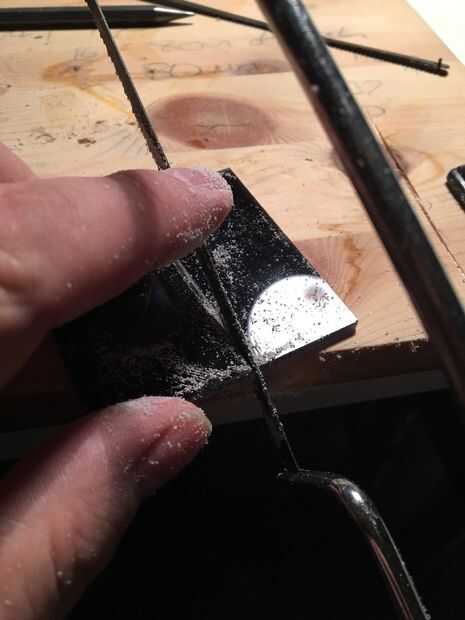

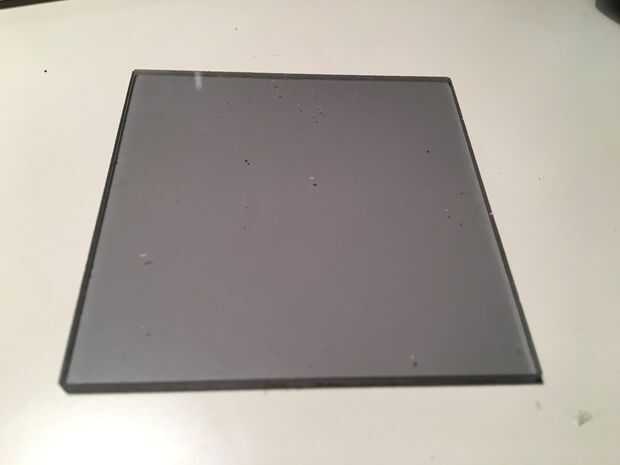

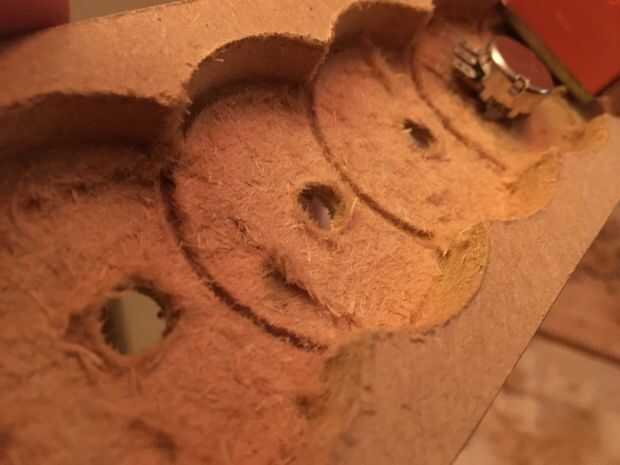

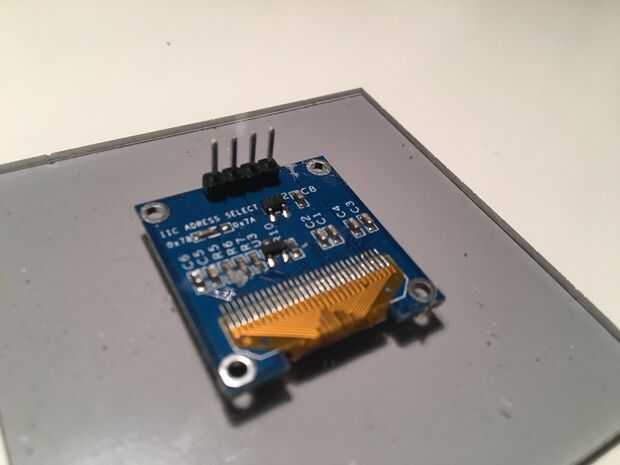

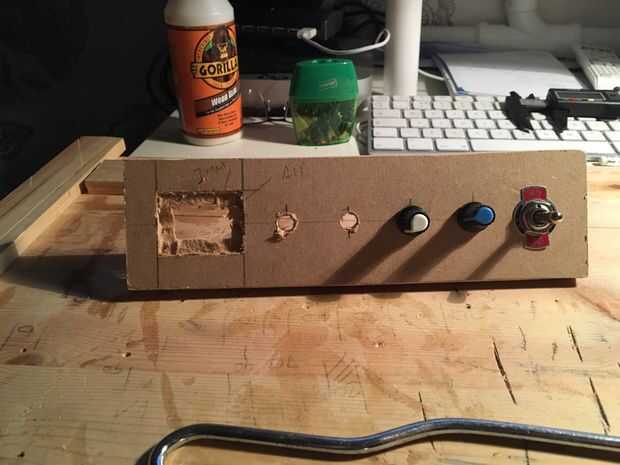

El MDF de 12mm fue cortado en casa muy fácilmente, antes de pegamento y tornillos para formar una base de trabajo y frente. El delantero luego fue perforado para ajustar potenciómetros 4 10 k y 1 encima del interruptor de encendido que controlarían el poder de Arduino y ventilador. Un orificio rectangular fue cincelado a celebrar que un pequeño ahumado gris panel de acrílico, detrás de la cual planea fijar una de las pantallas OLED lindos. A mitad de camino, ojalá hubiese ido para capas de 3mm para el frente, en lugar de 12 mm MDF ya que había más madera quitan que seguía siendo.

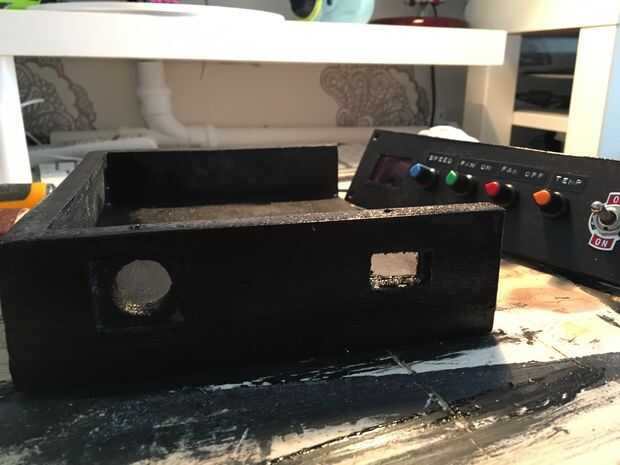

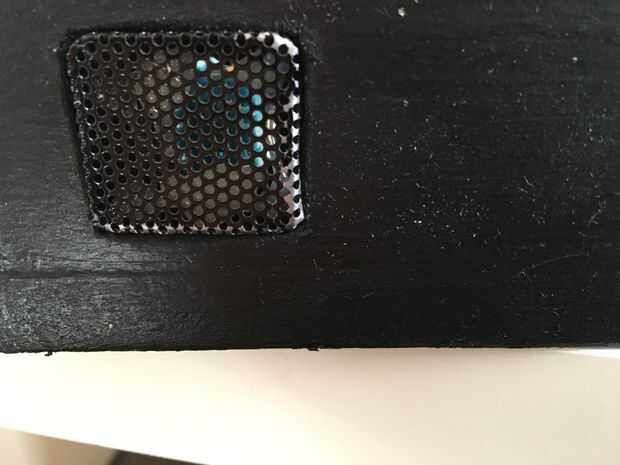

Agujeros de una vez habían sido perforados y cincelados en la parte posterior y lado para sensor de temperatura, conexión usb y usb potencia en. Se aplicaron un par de capas de pintura de pizarra. Es una gran pintura para el mdf como se absorbe bien y no necesita una capa. Da un acabado mate muy implacable, justo lo que estaba buscando.
Macetas e interruptores fueron Unidos, ahumado acrílico caliente pegan y etiquetas Dyno para ese look retro.
Junto a los controles...
