Arduino domótica (Bluetooth) (3 / 5 paso)

Paso 3: Prueba de Bluetooth

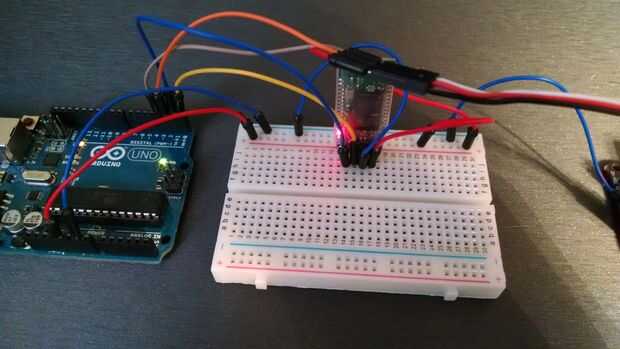

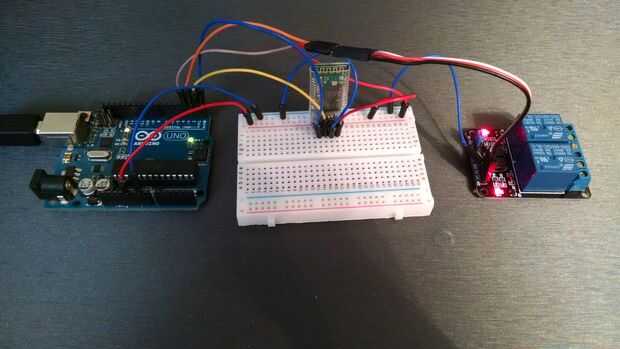

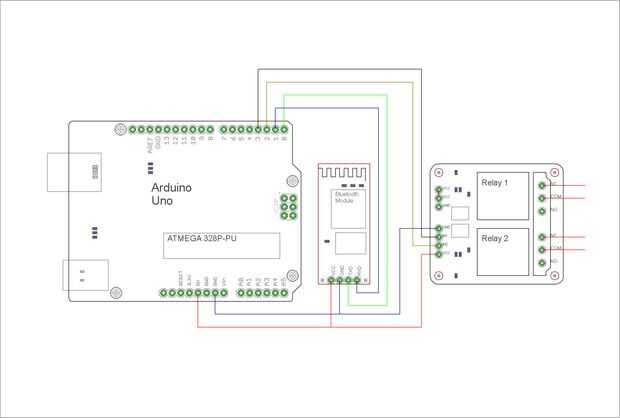

Para empezar el cable hasta el circuito como se muestra arriba. He utilizado un protoboard y hecho un carril positivo y uno negativo. Molesto, he encontrado que los pines TXD y RXD del módulo Bluetooth no funcionan cuando se conecta con los mismos pernos de arduino sí mismo. El pin TXD en el módulo de Bluetooth he conectado al pin RXD en arduino (pin 0), y el pin RXD del módulo Bluetooth está conectado al pin TXD en el arduino (pin 1). El módulo Bluetooth se escurr de 3.3v pero el relé necesita 5v para trabajar, por lo tanto he utilizado 5 voltios en el arduino.

Aquí está el código que he escrito para este relé del 2 interruptor. Como ejemplo tengo control de una lámpara y hervidor de agua.

Cuando subes el código para el Arduino, asegúrese de que usted desenchufe el error de los pines 0 y 1 lo contrario que probablemente se obtendrá:

AVRDUDE: stk500_getsync(): no sincronizado: resp = 0 x 00

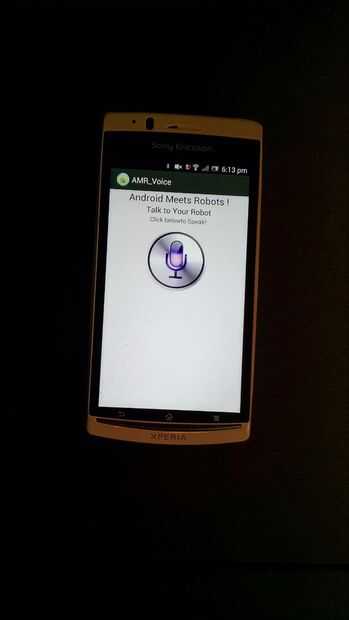

Ahora en tu teléfono android descargar esta genial aplicación por SimpleLabs!

https://Play.Google.com/store/apps/details?id=robotspace.simplelabs.amr_voice&hl=en

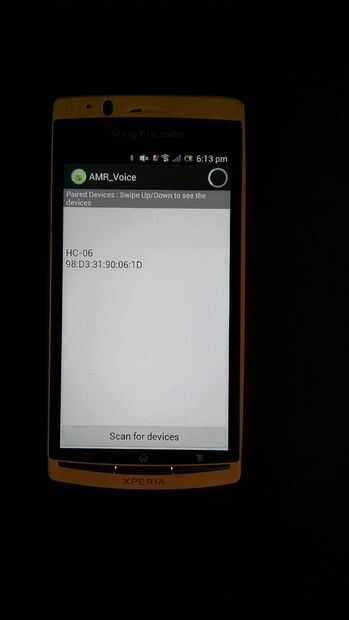

Conecte el módulo Bluetooth probablemente se llamará algo así como 'HC-06'

La primera vez te pedirá una contraseña que suele ser 1234.

Una vez que haya conectado diga los comandos que has seleccionado en el código y que el relé se encender y apagar!
